Profundidad del conducto subterráneo

¿A qué profundidad enterrar los conductos eléctricos bajo tierra?

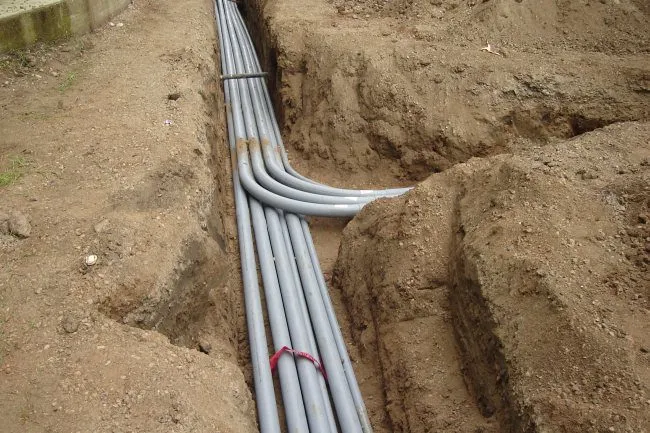

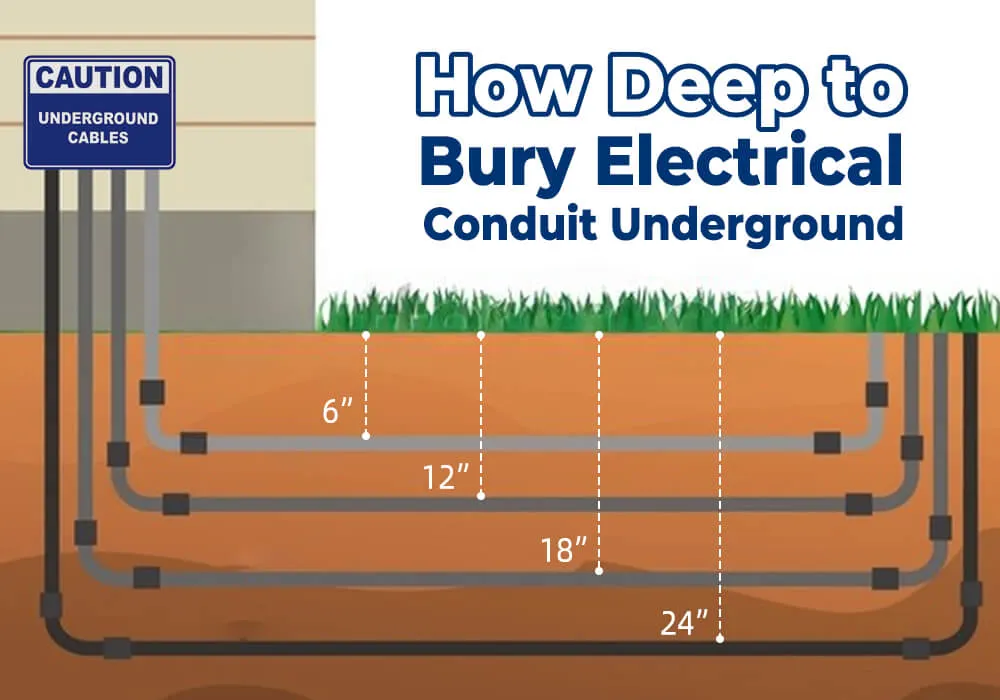

El Código Eléctrico Nacional (NEC) proporciona pautas para enterrar cables y cableado eléctricos, comúnmente conocidos como instalaciones de enterramiento directo. Estos requisitos de profundidad se describen en la tabla 300.5 del NEC. La profundidad del entierro varía entre 4 y 24 pulgadas, según el método de cableado específico empleado.

Artículo 300 – Requisitos Generales para Métodos y Materiales de Cableado
Tabla 300.5 Requisitos mínimos de cobertura, de 0 a 1000 voltios, nominal, enterrado en milímetros (pulgadas)
Tipo de método o circuito de cableado
Ubicación del método o circuito de cableado Columna 1
Entierro directo
cables o
Conductores
Columna 2
Metal rígido
Conducto o
Intermedio
Conducto Metálico
Columna 3
No-metalico
Canalizaciones enumeradas
para entierro directo
Sin Concreto
Encerramiento o
Otro aprobado
Canalizaciones
Columna 4
Sucursal Residencial
Circuitos clasificados
120 voltios o menos
con GCFI
Protección y
Máxima protección contra sobrecorriente de
20 amperios
Columna 5
Circuitos de control
de Riego y
Iluminación del paisaje
Limitado a no más
de 30 voltios y
Instalado con tipo
UF o en Otros
Cable identificado o
Pista de rodadura
milímetros en. milímetros en. milímetros en. milímetros en. milímetros en.
Todas las ubicaciones no especificadas a continuación 600 24 150 6 450 18 300 12 150 a,b 6a,b
En zanjas por debajo de 50 mm (2 pulg.) 450 18 150 6 300 12 150 6 150 6
debajo de un edificio 0 0 0 0 0 0 0 0 0 0
(en canalización o cable Tipo MC o Tipo MI identificado para enterramiento directo) (en canalización o cable Tipo MC o Tipo MI identificado para enterramiento directo) (en canalización o cable Tipo MC o Tipo MI identificado para enterramiento directo)
Bajo una losa exterior de concreto de un mínimo de 102 mm (4 pulg.) de espesor sin tránsito vehicular y la losa se extiende no menos de 152 mm (6 pulg.) más allá de la instalación subterránea. 450 18 100 4 100 4 150 6 150 6
(entierro directo) (entierro directo)
100 4 100 4
(en pista de rodadura) (en pista de rodadura)

Las opciones de conductos subterráneos:

Conducto de PVC: uno de los tipos de conducto más utilizados para instalaciones subterráneas.

Fabricado con tubería rígida de cloruro de polivinilo (PVC). Durable, resistente a la corrosión y relativamente asequible. Disponible en varios tamaños.

Conducto de HDPE: fabricado con polietileno de alta densidad (HDPE), es flexible y más fácil de instalar que el conducto de PVC rígido. A menudo se utiliza para aplicaciones de enterramiento directo. Resistente a la corrosión y muy duradero.

Conducto de acero: el conducto de acero rígido galvanizado proporciona máxima durabilidad bajo tierra, pero es más pesado y más costoso de instalar que el PVC o el HDPE. Altamente resistente a la corrosión.

Conducto de fibra de vidrio: no metálico y resistente a la corrosión. Buena alternativa donde se requieren propiedades no conductoras y no magnéticas. Más caro que el PVC.

ENT (tubos eléctricos no metálicos): tubos flexibles de PVC utilizados como una alternativa de bajo costo a los conductos rígidos, generalmente para tramos subterráneos cortos. Más fácil de instalar que el conducto rígido pero proporciona menos protección física.

Conducto precurvado: disponible para PVC y HDPE. El diseño precurvado facilita la instalación a lo largo de alineaciones curvas sin tener que formar curvas en el campo.
