What to Know Before Installing Exposed Conduit

What to Know Before Installing Exposed Conduit

اترك تعليقاً / تجهيزات القناة, أنابيب القناة الكهربائية, اخبار الصناعة / /

1 المقدمة

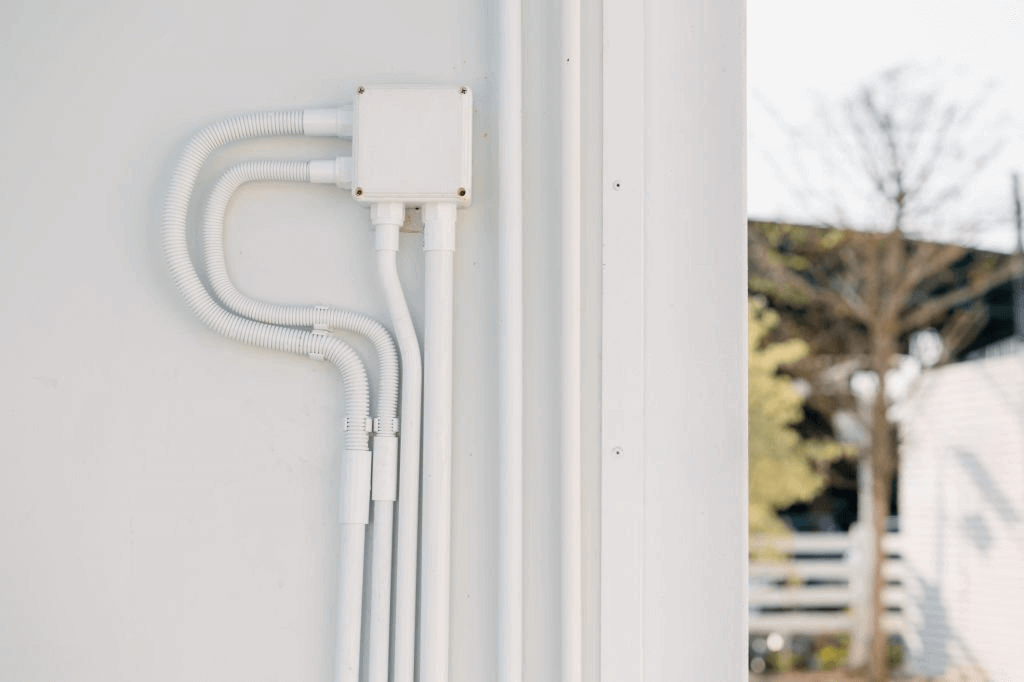

When we think about electrical conduit, we often imagine it hidden behind walls or ceilings. But in many commercial, industrial, and even modern residential spaces, exposed conduit is not only practical—it’s necessary.

Whether it’s in a warehouse, a garage, or a trendy loft apartment, exposed conduit makes wiring more accessible and easier to maintain. However, leaving conduit out in the open comes with its own set of rules and risks. From safety to looks to meeting building codes, there are a few important things to keep in mind before going with this option.

In this article, we’ll break down what you need to consider when installing exposed conduit, the best types of conduit for the job, and how to make sure your system is both safe and professional-looking.

2. Key Considerations for Installing Exposed Conduit Systems Safely and Effectively

Once you’ve selected the right type of conduit for your exposed installation, the next step is just as important: making sure it’s installed properly, safely, and in full compliance with local codes and site-specific conditions. Exposed conduit is visible and often accessible, which means mistakes are harder to hide—and more likely to cause problems.

From building codes to aesthetics, and from support spacing to long-term maintenance, here are the key factors you should evaluate before and during installation:

📘 a. Code Compliance (NEC and Local Requirements)
Exposed conduit installations must meet specific requirements outlined by the National Electrical Code (NEC) and local regulations. Ignoring these rules can result in safety hazards or inspection failures.
• Support spacing: NEC defines maximum distances between supports—e.g., EMT typically requires supports within 3 meters (10 feet) and within 900 mm (3 feet) of each box or fitting.
• Bend radius: Follow the minimum bend radius per conduit type to avoid cable damage.
• Fittings and connectors: Use only listed and compatible fittings—properly installed to maintain integrity.
• Special zones: In hazardous locations (Class I/II/III), only explosion-proof systems are allowed.

🌤️ b. Environmental Factors
Environmental conditions can affect conduit performance over time.
• UV exposure: Outdoor conduits must be marked “sunlight-resistant” (especially for PVC and LFNC).
• Moisture or chemical exposure: Use corrosion-resistant materials in rooftops, coastal areas, or chemical zones.
• Indoor vs. outdoor: Don’t use dry-location-only conduit outdoors, even under a canopy.
• Plan ahead: Think about seasonal moisture, cleaning chemicals, or future layout changes that increase exposure.

🎨 c. Aesthetic Requirements
In visible spaces, exposed conduit becomes a design element.
• Commercial environments: Keep conduit level and aligned with architecture.
• Material choice: EMT fits modern-industrial interiors; PVC may need painting to blend.
• Painting: If painted, use approved coatings that don’t void the conduit’s UL rating.
• Mounting hardware: Choose matching or decorative straps and boxes for a clean finish.

🛠️ d. Installation Best Practices
Precise installation ensures long-term performance and safety.
• Support spacing: NEC requires different spacing—e.g., PVC: 3 ft, LFMC: closer spacing.
• Thermal movement: Use expansion joints for PVC or fiberglass in long runs.
• Grounding and bonding: Metallic conduits must be bonded to prevent shock.
• Avoid high-heat zones: Don’t install near heat sources without checking temperature ratings.

⚠️ e. Safety and Accessibility
Exposed conduit presents risks—plan for safety and maintenance.
• Shock hazard: Metal conduit in reachable areas must be grounded and water-sealed if liquidtight.
• Clearances: Keep pathways clear around conduit, especially near doors or stairs.
• Serviceability: Ensure conduits are accessible for future work, upgrades, or inspections.
• Avoid obstacles: Don’t create trip hazards or cramped service areas—design with people in mind.

3. Types of Conduit Used in Exposed Installations

When electrical conduit is installed in exposed locations—such as open ceilings, outdoor walls, or unfinished basements—it needs to do more than simply carry wires. Unlike conduit hidden inside walls, exposed conduit is directly visible and vulnerable to weather, physical impact, corrosion, and even UV damage.

🔎 Choosing the Right Conduit for Exposed Use
Selecting the right type of conduit is critical for both safety and long-term performance.The ideal exposed conduit should offer:
• المقاومة للتآكل to prevent rust and decay
• Mechanical strength to protect against damage
• Weatherproofing for outdoor or wet areas
• Clean finish for visible installationsFrom warehouses to rooftop solar, different applications demand different levels of protection. Below is a breakdown of common conduit types and when to use them.
أنبوب معدني صلب rmc

🔩 a. Rigid Metal Conduit (RMC / GRC)
RMC is thick galvanized steel—one of the most durable conduit types. It’s threaded, allowing tight, secure connections.
✅ Strengths:
• Very strong—resists impact and weather
• Excellent corrosion protection (hot-dip galvanized)
• Suitable for above and below ground
📍 Uses: Building exteriors, industrial plants, mechanical rooms
⚠️ Watch out for: Heavy weight and threading requirements

🧱 b. Intermediate Metal Conduit (IMC)
IMC is thinner than RMC, but still strong and rust-resistant.
✅ Strengths:
• Easier to install than RMC
• Approved for wet, dry, and exposed use
• Compatible with RMC fittings
📍 Uses: Garages, exposed ceilings, commercial sites
💡 Bonus: Cost-effective substitute for RMC outdoors

What is Rigid PVC Conduit
🧊 d. PVC Conduit
UV-rated PVC can be used outdoors when properly supported.
✅ Strengths:
• Will not rust—great for wet or chemical areas
• Flame-retardant and non-conductive (if rated)
• Available in Schedule 40 and 80
🛠️ Tips:
• Look for “sunlight-resistant” marking
• Use expansion fittings to account for thermal movement
📍 Uses: Pools, car washes, marinas

LFNC and LFMC
💦 e. Liquidtight Flexible Conduit (LFMC / LFNC)
Flexible conduits with waterproof jackets—great for vibration and movement.
🔧 LFMC:
• Metal core—better for grounding
• Ideal for HVAC, pumps, motors
🧰 LFNC:
• Fully plastic—won’t rust, lightweight
• Suitable for damp areas with low impact risk
🛠️ Tips:
• Use listed connectors to maintain watertight seal
• Strap securely—flexible conduit still needs support

rtrc conduit

🧪 f. Fiberglass Reinforced Conduit (FRC / RTRC)
Fiberglass conduit (RTRC) is non-metallic, lightweight, and ideal for corrosive environments.
✅ Strengths:
• Will not rust—ideal for coastal or chemical zones
• High temperature tolerance (often up to 150°C)
• Electrically non-conductive
• Very lightweight—easy to handle
📍 Uses: Oil & gas, wastewater, rooftops near saltwater
🛠️ Installation:
• Needs special resin-bonded or mechanical fittings
• Often rated for both above- and below-ground
• Choose RTRC-XW for thicker walls in exposed installs
💡 Why choose it?
• Long-term corrosion resistance
• Low maintenance in extreme environments

4. Conclusion

Exposed conduit can be both functional and visually appealing—if you plan it right. Choosing the right conduit type is only the first step. To ensure long-term performance, safety, and compliance, you also need to consider environmental factors, code requirements, aesthetics, and proper installation techniques.

Whether you’re wiring a commercial building, an industrial facility, or a modern residential space, exposed conduit systems offer flexibility, easy access for maintenance, and in many cases, a clean, modern look. But to get it right, every decision—from material selection to support spacing—matters.

Thank you for your reading, and hope this post helpful.

5. About Ctube

كتوب is a trusted supplier of high-quality electrical conduit systems designed for global markets. Our products are certified to meet international standards, including UL, CSA, CE, and AS/NZS.

مورد أنابيب PVC Ctube

From rigid PVC conduit and flexible solutions to specialty lines like LSZH, solar conduit, and direct burial systems, we offer durable, code-compliant options for every type of installation—including exposed applications.

Looking for the right conduit for your next project? Contact Ctube today to learn more or request a product sample. We’re here to help you build smarter, safer, and more efficient electrical systems.



What to Know Before Installing Exposed Conduit اقرأ أكثر "

A Complete Guide to PVC Elbows and Bends in Electrical Conduit Systems

A Complete Guide to PVC Elbows and Bends in Electrical Conduit Systems

اترك تعليقاً / تجهيزات القناة, اخبار الصناعة / /

1 المقدمة

In any electrical conduit system, straight runs of pipe are just the beginning. To navigate corners, avoid structural obstacles, or follow the layout of a building, PVC elbows and bends become essential components for effective navigation. While often overlooked compared to conduit pipes themselves, these fittings play a critical role in maintaining system integrity, ease of installation, and long-term safety.

PVC turning preformed connectors designed to guide conduit around corners and help installers achieve smooth directional changes without stressing the wire or the conduit. They enable clean transitions, reduce the risk of wire damage during pulling, and help projects meet strict electrical code requirements.

Elbow and Sweep Bend

From residential wiring layouts to complex underground utility systems, PVC elbows are everywhere. Available in various angles and sizes, these simple yet indispensable fittings are specifically engineered to meet performance standards like UL 651, CSA C22.2, and other global certifications.

In this post, we’ll take a deep dive into the world of PVC elbows and bends—what they are, how they’re used, which standards govern them, and why choosing the right type makes all the difference in a professional conduit installation.

2. Product Structure & Types of PVC Elbows and Bends

In a conduit system, directional changes are inevitable—whether you’re navigating walls, columns, or underground obstacles. That’s where PVC elbows and bends come into play. Although they may seem like simple fittings, their structure, angle, and radius have a big impact on installation, wire pulling, and long-term system performance.

ctube elbow function

✅ PVC Elbow

A rigid, pre-molded fitting with a fixed angle—most commonly 90° or 45°.

Typically has bell ends for easy solvent cement connections.

Ideal for tight turns, such as inside walls, near panels, or limited-space installations.

Offers precision and structural rigidity, but creates sharper cable turns.

How to Turn Electrical Conduit Smoothly Around Corners 90 degree sweep bend

✅ PVC Bend

Refers to a curved piece of conduit, either bent on-site (using heat or bending tools) or supplied pre-bent by the factory —also called sweep bend or pre-formed bends.

Has a longer turning radius, allowing for smoother directional changes.

Reduces stress on wires, making it suitable for longer cable runs or sensitive conductors.

More flexible in layout design but may require more space.

3. Installation Guidelines and Code Compliance

Proper installation of PVC elbows and bends is not just about getting the right fit—it’s also about staying compliant with electrical codes, ensuring safety, and making cable pulling easier.

2023-NFPA_NEC متطلبات 2023

📘 NEC (National Electrical Code – USA)

The NEC outlines very clear rules for how and when elbows or bends can be used in a conduit run.

Total Bend Limit: According to NEC 352.26, the total sum of bends between pull points must not exceed 360°.

That means: you can use up to four 90° elbows, or eight 45° bends between boxes or pull points.

If the total angle exceeds this, you need to add a junction box or pull box.

Minimum Bending Radius: NEC 352.24 states that PVC conduit must be bent without kinking and must meet the minimum radius based on the conduit diameter. This also applies to elbows and sweep bends:

For example, a 2″ Schedule 40 conduit requires a radius of at least 16″ when bent.

Using long-radius sweep elbows helps meet this requirement easily.

Use of Factory Elbows: NEC allows the use of listed (UL-certified) elbows and bends, especially for buried or exposed installations. Field-bent conduit must meet the same radius and wall integrity standards.

📗 CSA (Canada) – C22.2 No. 211.2

In Canada, the CSA standard for nonmetallic fittings includes similar requirements:

Bends must not reduce the internal diameter or weaken the conduit wall.

Elbows used with DB2, Rigid PVC, or ENT must be CSA-certified to ensure safe performance in cold weather, moisture, and direct burial.

Marking is required: Bends and elbows must show size, type, and certification mark.

4. Certification Standards and Performance Requirements

🔵 UL 651 (USA) – Schedule 40 & 80 PVC Conduit and Fittings

🔵 CSA C22.2 No. 211.2 (Canada) – PVC Conduit Fittings

🌐 IEC 61386 (International) – Conduit Systems for Cable Management

🟢 AS/NZS 2053 (Australia/New Zealand)

🔍 ملخص
Under UL 651, all rigid PVC conduit fittings—including elbows, bends, couplings, and expansion joints—must pass a range of safety and performance tests. These tests evaluate resistance to heat, impact, moisture, and aging, while ensuring structural integrity and correct dimensions.
⚠️ Design Changes Require Retesting
If a fitting differs from an approved design—by shape, size, or material—it must be retested. Key retests include arc resistance, chemical response, mechanical stability, and installation performance.
💧 Water Absorption Test
Checks if the fitting absorbs moisture that might reduce insulation performance.

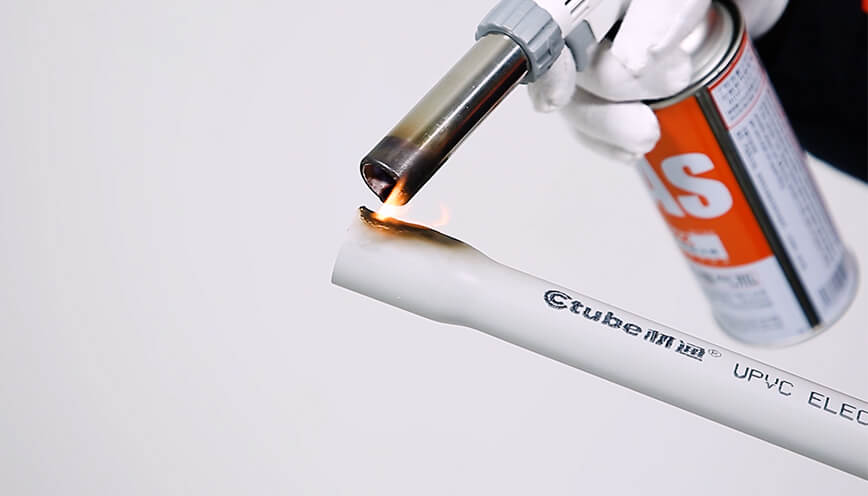

🔥 Flammability Test
The fitting is exposed to a controlled gas flame. It must self-extinguish within 5 seconds, produce no flaming drips, and must not burn through completely.
🌡️ Heat Distortion Test
Fittings are heated to 92°C (198°F) for one hour and must keep their shape. Size variation must be within 15% and no cracking should occur.
🧪 Acetone Immersion Test
After 5 minutes in acetone, the surface should show no peeling, cracking, or poor fusion, confirming material and process quality.
🛠️ Crush Resistance Test
Fittings are compressed under steel plates. They must retain at least 70% of their inner diameter and must not collapse.
📏 Pull Test
After bending, the fitting must still hold firmly to the conduit when pulled under tension.
🌧️ Outdoor & Wet Location Testing
Fittings like non-metallic service entrance heads undergo:
• Simulated rainfall test
• UV + water exposure (1000 hours)
• Long-term heat aging
• Impact tests at room and freezing temperatures
🔩 Expansion/Deflection Joints
These are tested in realistic conditions with:
• 500 cycles of movement
• Angular deflection
• Wet location retest afterward (if outdoor-rated)
• المقاومة للتآكل for any metal parts like screws or plates
🧵 Rubber/Elastomeric Parts
Must pass:
• Flame resistance even after moisture or UV exposure
• 70% retention of strength and flexibility after aging
• Lab verification (e.g., IR spectroscopy) for material identity
✅ Summary: What to Look For
• For underground/outdoor use: verify crush, wet location, UV test compliance
• For indoor/fire-rated use: ensure flammability and pull strength approval
• If metal or rubber parts are used, look for extra testing (corrosion, elastomer durability)

5. الخاتمة

PVC elbows and bends may seem like simple components in an electrical conduit system—but as we’ve seen throughout this guide, their role is far from minor.

From managing direction changes to maintaining bend radius and meeting strict code requirements, these fittings are essential for safety, functionality, and ease of installation. Whether you’re wiring a residential home, laying underground utilities, or installing solar infrastructure, choosing the right type of elbow or sweep bend can make the difference between a smooth project and a costly complication.

مورد أنابيب PVC Ctube

In today’s market, the demand for certified, application-specific, and environmentally resilient fittings continues to rise. Products that meet UL, CSA, or IEC standards are no longer optional—they’re expected.

كتوب is a trusted global manufacturer of PVC conduit systems and fittings, with over 10 years of industry experience.

Whether you’re a contractor, engineer, distributor, or OEM, we’re here to support your next project with certified, high-quality products.



A Complete Guide to PVC Elbows and Bends in Electrical Conduit Systems اقرأ أكثر "

IEC 61386 Standard PVC Conduit，Everything You Need to Know

أنابيب PVC القياسية IEC 61386 - كل ما تحتاج إلى معرفته

الأنابيب المعدنية الكهربائية, الأنابيب الكهربائية غير المعدنية, اخبار الصناعة / /

1 المقدمة

عند تركيب التمديدات الكهربائية، يُعد اختيار الأنابيب المناسبة أمرًا بالغ الأهمية لضمان السلامة والمتانة والأداء. من بين مواد الأنابيب المتنوعة المتاحة، تُعد أنابيب PVC (بولي فينيل كلوريد) خيارًا شائعًا بفضل مرونتها ومقاومتها للتآكل وسهولة تركيبها. يوفر معيار IEC 61386 إرشادات أساسية لتصنيف أنظمة الأنابيب ومتطلبات أدائها، مما يضمن استيفائها لمعايير السلامة والموثوقية العالمية.

سواء كنت تعمل في مشروع سكني أو تجاري أو صناعي، فإن فهم مواصفات ومزايا الأنابيب الكهربائية وفقًا لمعيار IEC 61386 أساسي لاتخاذ قرارات مدروسة. تتعمق هذه المقالة في تفاصيل أنظمة الأنابيب الكهربائية كما هو موضح في معيار IEC 61386، وتقارن أنابيب PVC بالأنابيب المعدنية التقليدية. نأمل أن تكون قد اكتسبت بنهاية هذا الدليل فهمًا شاملًا لتصنيفات الأنابيب الكهربائية، واختبارات الأداء، وأفضل الممارسات لاختيار النظام المناسب لمشاريعك الكهربائية.

لنبدأ بالعنوان في الفصل الأول، متبوعًا بشرح مفصل عن IEC ومعيار IEC 61386.

2. فهم معيار IEC وIEC 61386

2.1 ما هو IEC؟

اللجنة الكهروتقنية الدولية (IEC) هي منظمة عالمية معنية بإعداد ونشر المعايير الدولية لجميع التقنيات الكهربائية والإلكترونية والتقنيات ذات الصلة. تأسست اللجنة عام ١٩٠٦، وتلعب دورًا محوريًا في ضمان سلامة وجودة وتوافق المنتجات والأنظمة الكهربائية حول العالم. وتحظى معاييرها باعتماد واسع النطاق واعتراف الحكومات والمصنعين والهيئات التنظيمية، مما يعزز الاتساق الدولي في تصميم المنتجات الكهربائية وإنتاجها وأدائها.

من بين معاييرها المتنوعة، تلعب اللجنة الكهروتقنية الدولية (IEC) دورًا رائدًا في تطوير معايير أنظمة مثل أنظمة الأنابيب، وملحقات الأسلاك، والكابلات الكهربائية. وتتعاون المنظمة بشكل وثيق مع هيئات المعايير الوطنية، لضمان تطبيق معايير اللجنة الكهروتقنية الدولية عالميًا، مما يساعد الصناعات على الحفاظ على مستوى عالٍ من السلامة التشغيلية والتوافق الفني.

2.2 ما هو معيار IEC 61386؟

من بين معاييرها الرئيسية، تعتبر المواصفة IEC 61386 على نطاق واسع بمثابة المرجع المفضل لأنظمة القنوات، والتي تركز بشكل خاص على متطلبات التصنيف والأداء لأنظمة القنوات المستخدمة لحماية وتوجيه الأسلاك الكهربائية.

2.2.1 الدول والأسواق التي تعتمد معيار IEC 61386

الصين

قامت الصين بترجمة معيار IEC 61386 إلى المعيار الوطني GB/T 20041.1-2015، الذي يُنظّم أنظمة الأنابيب في السوق المحلية. يضمن هذا التعديل امتثال المصنّعين والمحترفين المحليين لمعايير السلامة والأداء المعترف بها دوليًا لأنظمة الأنابيب، مع مواءمتها مع متطلبات السوق العالمية.

الاتحاد الأوروبي

في الاتحاد الأوروبي، تتبنى دول مثل ألمانيا وفرنسا وغيرها معيار IEC 61386 على نطاق واسع من خلال علامة CE. يضمن هذا استيفاء أنظمة الأنابيب لمعايير السلامة والأداء الأوروبية الأساسية، مما يُسهّل حرية حركة البضائع بين الدول الأعضاء في الاتحاد الأوروبي. يساعد اعتراف الاتحاد الأوروبي بمعيار IEC 61386 المصنّعين والموردين على ضمان استيفاء منتجات الأنابيب الخاصة بهم لمتطلبات السوق الصارمة.

الدول الأعضاء الأخرى في اللجنة الكهروتقنية الدولية

غالبًا ما تستخدم أستراليا واليابان والعديد من الدول الأعضاء الأخرى في اللجنة الكهروتقنية الدولية (IEC) معيار IEC 61386 كأساس للوائحها الفنية الوطنية أو مواصفاتها الصناعية. قد تُكيّف هذه الدول معيار IEC 61386 ليناسب ظروفها المحلية بشكل أفضل، إلا أن المبادئ الأساسية لمعيار IEC 61386 تظل أساسًا لمتطلباتها الفنية. يُسهم الاعتماد الواسع لمعيار IEC 61386 في توحيد أنظمة الأنابيب، مما يضمن السلامة والجودة والتوافق عبر الحدود الدولية.

2.2.2 ما هي أنواع الأنابيب المذكورة في معيار IEC 61386؟

الأنابيب المعدنية - معروفة بقوتها الميكانيكية العالية وقدرتها على التأريض.

الأنابيب غير المعدنية - مصنوعة من مواد مثل PVC، والتي توفر مقاومة للتآكل والعزل الكهربائي.

الأنابيب المركبة - الجمع بين خصائص المواد المعدنية وغير المعدنية للتطبيقات المتخصصة.

يحدد هذا المعيار متطلبات الأداء في الظروف العادية والقاسية، بما في ذلك التعرض للضغط الميكانيكي والإجهاد الحراري والتعرض للمواد الكيميائية. كما يحدد أساليب الاختبار المستخدمة لتقييم مدى الامتثال لمعايير الأداء هذه.

بالإضافة إلى ذلك، يُقرّ المعيار IEC 61386 بأن بعض أنظمة التوصيلات الكهربائية قد تكون مناسبة للاستخدام في البيئات الخطرة. في مثل هذه الحالات، يجب استيفاء متطلبات إضافية لضمان السلامة والامتثال.

2.2.3 تصنيف الأنابيب وفقًا للمعيار IEC 61386

ينقسم IEC 61386 إلى عدة أجزاء، يتناول كل منها أنواعًا محددة من أنظمة الأنابيب ومتطلباتها الفريدة:

IEC 61386-21 - أنظمة الأنابيب الصلبة: تحدد متطلبات الأنابيب التي تحافظ على شكل ثابت تحت الضغط الميكانيكي.

IEC 61386-22 - أنظمة الأنابيب المرنة: تغطي الأنابيب التي يمكن ثنيها أو ثنيها دون العودة إلى شكلها الأصلي.

IEC 61386-23 - أنظمة الأنابيب المرنة: تحدد خصائص الأنابيب التي يمكن أن تنثني وتنحني بشكل متكرر دون حدوث أي ضرر.

IEC 61386-24 - أنظمة القنوات المدفونة تحت الأرض: تحدد المتطلبات الخاصة للقنوات المعرضة لضغط التربة والرطوبة وتغيرات درجات الحرارة.

IEC 61386-25 - أجهزة تثبيت الأنابيب: تحدد متطلبات الأداء للمكونات المستخدمة لتأمين أنظمة الأنابيب في مكانها.

يتيح نظام التصنيف هذا للمصنعين والمثبتين والمفتشين اختيار نظام التوصيل المناسب لتطبيقات محددة، مما يضمن الاتساق والامتثال لمعايير السلامة والأداء الدولية.

نقدم هنا بعض التفاصيل حول معيار IEC و IEC 61386.

في القسم التالي، سنلقي نظرة عن كثب على IEC 61386-1، وهو جزء أساسي من سلسلة IEC 61386 ويحدد المتطلبات العامة لأنظمة القنوات.

3. تقديم المتطلبات الرئيسية في معيار IEC 61386

يقدم المعيار IEC 61386-1 إرشادات مفصلة ومعايير أداء للأنابيب والتجهيزات المستخدمة لحماية وإدارة الموصلات والكابلات المعزولة في التركيبات الكهربائية أو أنظمة الاتصالات. صُممت هذه الأنظمة للاستخدام في بيئات ذات جهد كهربائي يصل إلى 1000 فولت تيار متردد و1500 فولت تيار مستمر، مما يجعلها مناسبة للتطبيقات السكنية والصناعية على حد سواء.

3.1 المتطلبات العامة وشروط الاختبار

نقدم هنا ملخصًا للمتطلبات العامة لأنظمة القنوات والظروف التي يتم اختبارها بموجبها.

3.1.1 المتطلبات العامة

التصميم والبناءيجب تصميم وتصنيع الأنابيب وتجهيزاتها لضمان أداء موثوق به في الاستخدام العادي. كما يجب أن توفر حماية كافية للمستخدم والمناطق المحيطة به.

التجميع والحماية:عند تجميعها وفقًا لتعليمات الشركة المصنعة، يجب أن توفر الأنابيب والتجهيزات حماية ميكانيكية، وحيثما يكون ذلك ضروريًا، حماية كهربائية للكابلات والموصلات الموجودة بالداخل.

سلامة المفاصل:يجب أن تتوافق أو تتجاوز الخصائص الوقائية للمفصل بين القناة وتركيبات القناة مستويات الحماية المعلنة لنظام القناة بأكمله.

متانة:يجب أن تتحمل الأنابيب والتجهيزات الضغوط التي تواجهها أثناء النقل والتخزين والتركيب والتطبيق المنتظم دون المساس بأدائها.

امتثال:يتم التحقق من الامتثال لهذه المتطلبات من خلال إجراء الاختبارات المحددة الموضحة في المعيار.

3.1.2 الشروط العامة للاختبارات

اختبارات النوعجميع الاختبارات التي تُجرى وفقًا للمعيار هي اختبارات نوعية. يجب اعتبار أنظمة الأنابيب من نفس التصنيف (مع اختلاف الألوان) من نفس نوع المنتج لأغراض الاختبار.

درجة الحرارة المحيطة:ما لم يُنص على خلاف ذلك، يجب إجراء الاختبارات عند درجة حرارة محيطة تبلغ 20 ± 5 درجة مئوية.

شروط العينةتُجرى الاختبارات عادةً على ثلاث عينات جديدة مأخوذة من طول واحد من الأنابيب. يجب تهيئة الأنابيب والوصلات غير المعدنية أو المركبة لمدة 240 ساعة على الأقل عند درجة حرارة 23 ± 2 درجة مئوية ورطوبة نسبية تتراوح بين 40 و60% قبل الاختبار.

حالة العيناتيجب أن تكون العينات نظيفة، وأن تكون جميع أجزائها مُركّبة كما هو الحال في الاستخدام العادي. يجب تجميع أنظمة الأنابيب وفقًا لتعليمات الشركة المُصنّعة، خاصةً عند الحاجة إلى قوة لتجميع الوصلات.

فشل الاختبار والإجراءاتفي حال عدم استيفاء عينة واحدة لمتطلبات الاختبار، تُجرى الاختبارات المتبقية على عينات إضافية حسب الحاجة. يستلزم الفشل في اختبار واحد إعادة اختبار جميع العينات بالكامل لضمان الامتثال.

3.2 معايير التصنيف وفقًا للمعيار IEC 61386

في معيار IEC 61386، تُصنّف أنظمة الأنابيب بناءً على خصائصها الميكانيكية والكهربائية ودرجة الحرارة والتأثيرات الخارجية ومقاومة اللهب. لا يتضمن هذا المعيار اختبارات فعلية، بل يُحدد كيفية تصنيف الأنابيب وفقًا لخصائص مُحددة. ولكن، في جوهره، يُساعد التصنيف المستخدمين على اختيار نوع الأنابيب المُناسب لتطبيقاتهم. نقدم هنا بعض التفاصيل لفهم أفضل.

3.2.1 الخصائص الميكانيكية

يتم تصنيف أنظمة القنوات وفقًا لقدرتها على تحمل الضغوط الميكانيكية المختلفة.

مقاومة الضغط:تتراوح من خفيف جدًا، وخفيف، ومتوسط، وثقيل، وثقيل جدًا.

مقاومة التأثير:يتم تصنيفها من خفيفة جدًا إلى ثقيلة جدًا، مما يشير إلى مدى قدرة القناة على التعامل مع الصدمات أو التأثيرات المادية.

مقاومة الانحناء:تتضمن التصنيفات: الصلبة، والمرنة، والقابلة للاستعادة الذاتية، والمرنة، والتي توضح مدى سهولة انحناء القناة أو عودتها إلى شكلها الأصلي.

قوة الشد:يتراوح من خفيف جدًا إلى ثقيل جدًا، مما يحدد قدرة المادة على مقاومة التمدد تحت الضغط.

سعة التحميل المعلقة:تشير التصنيفات من خفيف جدًا إلى ثقيل جدًا إلى مقدار الوزن الذي يمكن للقناة أن تتحمله عند تعليقها.

3.2.2 نطاقات درجات الحرارة

يتم تصنيف أنظمة القنوات بناءً على مقاومتها لدرجات الحرارة القصوى:

نطاق درجة الحرارة المنخفضة:التصنيفات من +5 درجة مئوية إلى -45 درجة مئوية، والتي تحدد الحد الأدنى لدرجة الحرارة التي يمكن عندها نقل القناة وتثبيتها واستخدامها.

الجدول 1 نطاق درجة الحرارة المنخفضة

نطاق درجة الحرارة العليا:تتراوح التصنيفات من 60 درجة مئوية إلى 400 درجة مئوية، مما يشير إلى أقصى درجة حرارة يمكن أن يتحملها الأنبوب أثناء التطبيق والتركيب.

الجدول 2 نطاق درجة الحرارة العليا

3.2.3 الخصائص الكهربائية

يجب أن تلبي أنظمة الأنابيب المتطلبات الكهربائية المحددة:

مع خصائص الاستمرارية الكهربائية:يضمن هذا التصنيف أن يحافظ الأنبوب على استمرارية الكهرباء، مما يوفر التأريض والحماية.

مع خصائص العزل الكهربائي: يشير إلى قدرة القناة على العمل كعازل، مما يمنع مرور التيار الكهربائي من خلاله.

3.2.4 مقاومة التأثيرات الخارجية

يتم تصنيف قدرة القناة على تحمل العوامل البيئية الخارجية على النحو التالي:

الحماية من دخول الأجسام الصلبة:يتم تحديد مستوى الحماية وفقًا لمعايير IEC 60529، مع حماية IP3X على الأقل.

الحماية من دخول المياه:تعتمد التصنيفات على القدرة على منع دخول الماء إلى القناة، مع تصنيف IPX0 على الأقل.

مقاومة التآكل:يمكن تصنيف القنوات مع أو بدون حماية ضد التآكل، اعتمادًا على المادة والاستخدام المقصود.

3.2.5 انتشار اللهب

يتم تصنيف أنظمة القنوات حسب مقاومتها لانتشار اللهب:

غير قابل للتكاثر عن طريق اللهب:قناة لا تسمح بانتشار النيران على طولها.

انتشار اللهب:قناة قد تسمح بانتشار اللهب، على الرغم من أنها تقاوم النار إلى حد ما.

بالإضافة إلى ذلك، في بلدان مثل أستراليا والنمسا، يمكن تصنيف القنوات على أنها منخفضة الانبعاثات الغازية الحمضية، مما يشير إلى قدرتها على تحمل بعض المخاطر البيئية.

3.3 متطلبات العلامات والتوثيق

هنا نقوم أيضًا بتلخيص متطلبات وضع العلامات في IEC 61386. إن فهم متطلبات وضع العلامات والتوثيق لأنظمة الأنابيب أمر ضروري لكل من الموردين والعملاء.

للموردين، فهو يضمن الامتثال للمعايير الدولية، ويحسن إمكانية التتبع، ويبني سمعة العلامة التجارية من خلال توفير هوية واضحة للمنتج ومعلومات موثوقة.

للعملاءيضمن هذا حصولهم على منتجات عالية الجودة تلبي معايير الأداء المحددة، ويساعد في اختيار المنتج المناسب، ويضمن سهولة التركيب والدعم. يُسهّل وضع العلامات المناسبة إتمام المعاملات بسلاسة، ويعزز الثقة في سلامة المنتجات وموثوقيتها.

هوية الشركة المصنعة:يجب أن يتم وضع علامة على كل مجرى باسم الشركة المصنعة أو البائع المسؤول أو العلامة التجارية وعلامة تعريف المنتج (على سبيل المثال، رقم الكتالوج أو الرمز) لسهولة التعرف عليه.

رمز التصنيفيجب وضع رمز تصنيف على الأنبوب أو أصغر عبوة مُرفقة به. يجب أن يتضمن هذا الرمز، وفقًا للملحق أ، الأرقام الأربعة الأولى على الأقل، وأن يكون واضحًا.

قنوات الاسترداد الذاتي:يجب أن تحمل الأنابيب ذاتية الاسترداد أيضًا رمز التصنيف على الأنبوب أو أصغر حزمة مقدمة، مع ملصق واضح يظهر الأرقام الخمسة الأولى على الأقل.

التوافق والتصنيف:يعتبر المصنع مسؤولاً عن الإشارة إلى توافق الأجزاء داخل نظام الأنابيب ويجب عليه توفير التصنيف الكامل في مطبوعات المنتج، بالإضافة إلى المعلومات الضرورية للنقل والتخزين والتركيب والاستخدام المناسبين.

انتشار اللهبيجب وضع رمز خاص (رمز اللهب) على الأنابيب المصنوعة من مواد ناقلة للهب بطولها الكامل، ويفضل ألا تتجاوز المسافة بين كل أنبوب والآخر مترًا واحدًا. إذا كانت العبوة تمنع ظهور العلامة، فيجب وضعها على العبوة.

مرافق التأريض:يجب وضع علامة IEC 60417-5019 على الأنابيب التي تحتوي على مرافق تأريض للتأريض الواقي، ولكن لا ينبغي وضع هذا الرمز على الأجزاء القابلة للإزالة مثل التركيبات.

المتانة والوضوحيجب أن تكون العلامات متينة وواضحة وقابلة للقراءة، ويمكن فحصها من خلال الرؤية الطبيعية أو المصححة. كما يجب أن يخضع سطح العلامة لاختبارات احتكاك لضمان متانته، مع اتباع إجراءات محددة لاختبار تحمل العلامات في ظل ظروف مختلفة.

الامتثال للتفتيشيجب فحص جميع العلامات للتأكد من مطابقتها للمعايير المحددة. يشمل ذلك فحصًا بصريًا واختبارات فرك بقطعة قطن مغموسة في مذيبات مثل n-hexane 95%، لضمان سلامتها في ظل الاستخدام العادي والتآكل.

3.4 أبعاد ومتطلبات البناء لأنظمة الأنابيب

إن فهم أبعاد ومتطلبات بناء أنظمة الأنابيب أمر بالغ الأهمية لضمان التركيب الآمن والأداء الموثوق به.

3.4.1 الامتثال للأبعاد

الخيوط والأقطار الخارجية: يجب أن تتوافق خيوط الأنابيب والأقطار الخارجية مع معايير IEC 60423. هذا يضمن اتساق جميع أحجام الخيوط وأقطارها، واستيفائها للمواصفات اللازمة للتوافق والسلامة.

الأبعاد الأخرى: بالنسبة لجميع الأبعاد الأخرى، يجب أن تلبي أنظمة القنوات المتطلبات الموضحة في الجزء 2 من IEC 61386، مما يضمن الاتساق والقياسات الموحدة عبر أنواع مختلفة من أنظمة القنوات.

3.4.2 معايير البناء

الحواف الحادة والنتوءات: يجب تصميم وإنشاء أنظمة الأنابيب بدون حواف حادة أو نتوءات أو نتوءات سطحية يمكن أن تتسبب في تلف الكابلات أو إلحاق الضرر بالمثبتين والمستخدمين أثناء التعامل والتركيب.

براغي:يجب أن تتوافق البراغي المستخدمة في تثبيت المكونات أو الأغطية مع إرشادات محددة:

  • خيوط مترية ISO:يجب أن تستخدم جميع البراغي خيوطًا مترية وفقًا للمعايير الدولية لمنع تلف عزل الكابل أثناء التثبيت.
  • براغي قطع الخيوط:لا ينبغي استخدام مسامير قطع الخيوط لتجنب إتلاف الأنابيب أو التركيبات.

تثبيت البراغي وعزم الدورانيجب أن تكون براغي تثبيت أجزاء الأنابيب قادرة على تحمل الضغوط الميكانيكية أثناء التركيب والاستخدام العادي. للتثبيت باستخدام براغي لولبية مُشكَّلة مسبقًا، يجب شد البراغي وفكها 10 مرات (أو 5 مرات في حالات خاصة) دون تعرضها للتلف. يجب اختبار براغي التشكيل اللولبي لقيم عزم الدوران كما هو موضح في الجدول 3، لضمان التركيب السليم والمتانة دون إتلاف البرغي أو الجزء اللولبي.

الجدول 3

المادة والمقاومةيجب أن توفر أي مادة داخل المفصل (مثل المطاط والألياف) المعرضة للتأثيرات الخارجية نفس مستوى الحماية الذي توفره الأنابيب أو التركيبات نفسها. وهذا يضمن مقاومة النظام الشاملة للعوامل البيئية.

التفكيكبالنسبة لأنظمة الأنابيب المجمعة بدون خيوط، يجب على الشركات المصنعة تحديد ما إذا كان من الممكن تفكيك النظام وكيف يمكن القيام بذلك بأمان، مع ضمان سهولة الصيانة والمرونة.

4. الاختبارات التفصيلية للأنابيب وفقًا لمعيار IEC 61386

4.1 الخصائص الميكانيكية المطلوبة في IEC 61386

يجب أن تتمتع أنظمة الأنابيب بمتانة ميكانيكية كافية لتحمل القوى التي تتعرض لها أثناء الاستخدام. يجب ألا تتعرض هذه الأنظمة، حسب تصنيفها، للتشقق أو التشوه لدرجة يصعب معها إدخال الموصلات أو الكابلات المعزولة. كما يجب أن تكون قادرة على دعم المعدات عند استخدامها كقواعد، سواءً أثناء التركيب أو التشغيل. يجب التحقق من كفاءتها من خلال الاختبارات التالية. لذا، سنقدم فيما يلي شرحًا مفصلاً لهذه الاختبارات.

من أجل فهم أفضل، ما لم يتم تحديد خلاف ذلك، فإن الاختبارات ذات الصلة المذكورة أدناه مطلوبة عادةً لجميع أنواع الأنابيب الكهربائية، بما في ذلك الأنابيب المعدنية وغير المعدنية والمركبة.

4.1.1 اختبار الضغط

تُختبر عينات من الأنابيب (بطول 200 ± 5 مم) للضغط بتطبيق قوة متزايدة تدريجيًا، حتى تصل إلى القيمة المحددة لكل تصنيف من تصنيفات الأنابيب. بعد تطبيق القوة، يُقاس القطر الخارجي للعينة مرة أخرى للتحقق من أي تشوه. يجب ألا يتجاوز الفرق بين القطر الابتدائي والقطر المسطح 25% من البعد الأصلي. تُزال القوة بعد ذلك، وتُفحص العينة بحثًا عن أي شقوق. يضمن هذا الاختبار قدرة الأنابيب على تحمل الضغط أثناء التركيب والاستخدام.

الجدول 4

4.1.2 اختبار التأثير

يُقيّم هذا الاختبار مقاومة أنظمة الأنابيب للصدمات من خلال تعريض اثنتي عشرة عينة (بطول 200 ± 5 مم) لصدمة محددة. تُهيأ العينات أولًا عند درجة الحرارة المطلوبة، ثم تُسقط مطرقة على العينة لمحاكاة الصدمات المحتملة في الواقع. تختلف كتلة المطرقة وارتفاع السقوط باختلاف تصنيف الأنابيب، حيث تتطلب الفئات الأثقل اختبارات صدمات أكثر دقة. بعد الاختبار، يجب ألا يُظهر الأنبوب أي ضرر أو تشققات أو تشوهات تُذكر.

الجدول 5

4.1.3 اختبار الانحناء

يتم إجراء اختبار الانحناء للتأكد من أن الأنابيب المعدنية وغير المعدنية يمكنها تحمل الانحناء أثناء التثبيت دون حدوث أي ضرر.

للأنابيب المعدنية (الأحجام 16 و20 و25)تُثنى العينات بزاوية 90° ± 5° بنصف قطر داخلي يصل إلى ستة أضعاف القطر الاسمي. بعد الثني، يجب ألا تظهر على الأنبوب أي شقوق أو فتحات أو تشوهات زائدة، ويجب أن تبقى اللحامات سليمة. بالنسبة للأنابيب ذات اللحامات الملحومة، يُختبر كلا جانبي الانحناء لضمان سلامة الأنبوب من الناحية الهيكلية.

للأنابيب غير المعدنيةعملية الثني مماثلة، بطول ٥٠٠ مم ± ١٠ مم، وتُجرى عند درجة حرارة ١٢ ± ٢ درجة مئوية. يجب ألا تُظهر هذه العينات أي ضرر مرئي، كالتشققات أو التشوهات، بعد الاختبار. يجب أن يكون الأنبوب قادرًا على العودة إلى شكله المستقيم تحت تأثير وزنه دون الحاجة إلى أي سرعة ابتدائية.

للأنابيب المركبة، تم إعلانها من قبل الشركة المصنعة بأنها قابلة للانحناء وتم اختبارها كأنابيب معدنية وغير معدنية.

4.1.4 اختبار المرونة

يُجرى اختبار الانحناء لضمان قدرة أنظمة الأنابيب، وخاصةً الأنابيب المرنة، على تحمل الحركة المتكررة دون أي ضرر. يُجرى الاختبار على ست عينات، ثلاث منها تُختبر عند الحد الأدنى من درجات الحرارة المُعلنة، وثلاث أخرى عند الحد الأقصى لها، وذلك لأغراض النقل والتطبيق والتركيب.

بالنسبة للأنابيب المرنة، يضمن الاختبار ملاءمة المنتج للنقل والتركيب في درجات الحرارة المحيطة والقصوى وفقًا لمواصفات الشركة المصنعة. إذا كانت الأنابيب مناسبة فقط للانحناء في درجة الحرارة المحيطة، يُجرى الاختبار عند درجة حرارة 20 ± 2 درجة مئوية.

تُثبّت العينات على دعامة متذبذبة، وتُعرّض لحركة ذهابًا وإيابًا بتردد 5000 انثناءة بزاوية 180 درجة. يُجرى الاختبار بسرعة 40 ± 5 انثناءات في الدقيقة. بعد اكتمال دورة الانثناء، يجب ألا تُظهر العينات أي شقوق أو تلف واضح في الرؤية الطبيعية أو المصححة، مما يؤكد متانة الأنبوب تحت الحركة المتكررة.

يضمن هذا الاختبار أن تحافظ الأنابيب المرنة على سلامتها أثناء التركيب والتداول، مما يجعلها مناسبة للبيئات التي تتطلب الحركة المتكررة أو الانحناء.

4.1.5 اختبار الانهيار

يُقيّم اختبار الانهيار قدرة الأنابيب غير المعدنية والمركبة على تحمّل الضغوط الخارجية دون تشوّه أو انهيار. ولا تخضع الأنابيب المعدنية لهذا الاختبار.

بالنسبة للأنابيب غير المعدنية، والتي تُصنّفها الشركة المصنعة على أنها قابلة للثني، تُثنى العينات ثم تُثبّت على دعامة صلبة باستخدام أربعة أحزمة، كما هو موضح في تعليمات الشركة المصنعة. ثم تُوضع العينات في خزانة تسخين بدرجة حرارة محددة لمدة ٢٤ ± ١٥ دقيقة لتهيئتها بشكل صحيح. بعد هذه الفترة، يُثبّت الأنبوب بحيث تكون الأجزاء المستقيمة من العينة بزاوية ٤٥ درجة مع العمودي، مما يضمن ثباتها عند تعرضها لقوى خارجية.

يضمن هذا الاختبار قدرة الأنبوب على تحمل الضغط دون انهيار أو تشوه، مع الحفاظ على قدرته على حماية الكابلات بداخله. يُعد هذا الاختبار ضروريًا للمواد غير المعدنية والمركبة لضمان متانتها في ظروف الاستخدام العادية.

4.1.6 اختبار الشد

يُجرى اختبار الشد لقياس قوة شد أنظمة الأنابيب. تُجمع عينة مكونة من أنبوب ووصلتين (أو وصلات طرفية) وفقًا لتعليمات الشركة المصنعة، مع التأكد من أن طول الأنبوب بين الوصلات لا يقل عن 200 مم. إذا تعذر تحقيق هذا الطول، يُجرى الاختبار على عينتين من الأنابيب والوصلات.

يُطبّق الاختبار قوة شد متزايدة بانتظام حتى تصل إلى القيمة المحددة في الجدول 6. تُحافظ على هذه القوة لمدة دقيقتين ± 10 ثوانٍ عند درجة حرارة 23 ± 2 درجة مئوية. بعد الاختبار، يجب أن تبقى الأنابيب والتجهيزات مُركّبة بشكل صحيح، دون أي ضرر واضح للمكونات عند ملاحظتها دون تكبير.

الجدول 6

إذا لم يتم الإعلان عن قوة الشد للنظام، فيجب على الشركة المصنعة التأكد من أن النظام يلبي

معايير قوة الشد ذات الصلة وفقًا للجزء ذي الصلة من معيار IEC 61386. يضمن هذا الاختبار حفاظ النظام على سلامته الهيكلية أثناء الاستخدام دون إتلاف التركيبات أو الأنابيب تحت تأثير قوة الشد.

4.1.7 اختبار الحمل المعلق

يُقيّم اختبار الحمل المُعلّق قوة ومتانة وصلات الأنابيب المُصمّمة لدعم الأحمال المُعلّقة. تُثبّت الوصلة على هيكل صلب باستخدام طريقة مُعتمدة من المُصنّع، بحيث يكون مُوجّهًا نحو الأسفل. يُطبّق حمل مُحدّد، بناءً على التصنيف الوارد في الجدول 7، لمدة 48 ساعة.

لاجتياز الاختبار، يجب ألا تظهر على التركيبة أي شقوق أو تشوهات ظاهرة قد تؤثر على استخدامها الطبيعي. بالنسبة لتركيبات الأنابيب غير المعدنية والمركبة، يُجرى الاختبار في خزانة تسخين عند أقصى درجة حرارة تشغيل مُعلنة، مع تفاوت قدره ±2 درجة مئوية.

الجدول 7

4.2 الخصائص الكهربائية

4.2.1 المتطلبات الكهربائية

اختبار الاستمرارية (المعدنية والمركبة): يجب اختبار أنظمة الأنابيب التي تعلن عن خصائص الاستمرارية الكهربائية فورًا بعد التثبيت.

ربط الأجزاء المعدنية (المعدنية، المركبة): يجب تصميم أنابيب معدنية أو مركبة تسمح بربط الأجزاء المعدنية التي يسهل الوصول إليها. يتم التحقق من الامتثال عن طريق التفتيش.

التأريض (المعدني، المركب): يجب تأريض الأجزاء الموصلة من الأنابيب المعدنية أو المركبة، والتي قد تصبح نشطة في حالة حدوث عطل، بشكل صحيح. يتم اختبار التوافق عن طريق الترابط.

قوة العزل (غير المعدنية، المركبة): يجب أن تتمتع أنظمة الأنابيب غير المعدنية والمركبة بمقاومة عزل وقوة عزل كهربائي كافية. يُختبر التوافق من خلال اختبارات القوة العازلة ومقاومة العزل.

4.2.2 اختبار الترابط (المعدني، المركب)

لتقييم الاستمرارية الكهربائية لأنظمة الأنابيب المعدنية والمركبة، يُجرى اختبار الترابط بتوصيل 10 قطع أنابيب بالوصلات وفقًا لتعليمات الشركة المصنعة. يُمرر تيار كهربائي شدته 25 أمبير بتردد 50-60 هرتز عبر النظام لمدة 60 ثانية، مع قياس انخفاض الجهد لحساب المقاومة. يجب ألا تتجاوز المقاومة 0.1 أوم لضمان الترابط الكهربائي السليم. في حال استخدام أنواع مختلفة من الوصلات، يجب تكرار الاختبار لكل نوع. بالإضافة إلى ذلك، يجب إزالة أي طبقات واقية قد تؤثر على التوصيل قبل الاختبار.

4.2.3 القوة العازلة ومقاومة العزل (غير المعدنية، المركبة)

بالنسبة لأنظمة الأنابيب غير المعدنية والمركبة، تُختبر قوة العزل بغمر العينات في محلول ملحي. بعد النقع، يُجرى اختبار جهد عالي بزيادة الجهد تدريجيًا إلى 2000 فولت تيار متردد على مدار 15 دقيقة، مع الحفاظ عليه لمدة 5 ثوانٍ. يُعتبر النظام متوافقًا إذا تحمل هذا الجهد دون تعطل دائرة أمان 100 مللي أمبير. تُقاس مقاومة العزل أيضًا بعد تطبيق الجهد، ويجب أن يُظهر النظام مقاومة لا تقل عن 100 ميجا أوم لاجتياز الاختبار.

تخضع تجهيزات الأنابيب لإجراءات اختبار مماثلة. تُغمر العينات في الماء لمدة ٢٤ ساعة، ثم تُجفف قبل الاختبار. تُغلّف التجهيزات بمادة عازلة، ويُدخل قطب كهربائي لمحاكاة ظروف التركيب الحقيقية. بعد اختبار الجهد العالي، يجب أن تكون مقاومة العزل أكبر من ٥ ميجا أوم لتكون مطابقة للمواصفات.

4.3 الخصائص الحرارية

يجب أن تُظهِر الأنابيب غير المعدنية والمركبة مقاومةً حراريةً كافية. ويُحدَّد الامتثال من خلال إجراءات اختبار موحدة. لم يُذكر الأنابيب المعدنية صراحةً في هذا القسم، إذ عادةً ما تختلف معايير الأداء الحراري للمعدن.

يُجرى اختبار التسخين وفقًا لتصنيف معدل الضغط المُعلن للأنبوب. تُسخّن عينات من الأنبوب (كل منها ١٠٠ ± ٥ مم) لمدة ٤ ساعات و٥ دقائق عند درجة الحرارة المحددة (انظر الجدول ٨) مع تفاوت قدره ± ٢ درجة مئوية.

بعد التسخين، يُطبّق حمل لمدة ٢٤ ساعة و١٥ دقيقة باستخدام قضيب فولاذي بقطر ٦.٠ ± ٠.١ مم، موضوع عموديًا على محور الأنبوب. يتوافق الحمل الإجمالي المطبّق مع التصنيف الوارد في الجدول ٨، مما يضمن محاكاة دقيقة للإجهاد الميكانيكي.

بعد إزالة الحمل، يجب أن يسمح الأنبوب بمرور مقياس مناسب الحجم تحت تأثير وزنه دون أي قوة خارجية. يضمن هذا الاختبار احتفاظ الأنبوب بأبعاده الداخلية وسلامته الهيكلية بعد التعرض للإجهاد الحراري والميكانيكي.

4.4 مخاطر الحرائق

تخضع الأنابيب غير المعدنية والمركبة لجميع اختبارات مخاطر الحرائق، بما في ذلك تقييمات استخدام الأسلاك المتوهجة واللهب، لضمان استيفائها لمعايير مقاومة الحرائق. لا يُذكر استخدام الأنابيب المعدنية صراحةً في معايير الاختبار.

4.4.1 رد الفعل تجاه النار

لا تتلامس أنظمة الأنابيب مباشرةً مع الأجزاء الحية، مما يعني أنها لا تُشكل خطرًا مباشرًا لاندلاع الحرائق. مع ذلك، يجب تقييم مساهمتها في انتشار الحرائق واللهب، خاصةً في تجهيزات الأنابيب غير المعدنية والمركبة.

4.4.2 المساهمة في الحريق

يجب أن تتمتع أنظمة الأنابيب غير القابلة لانتشار اللهب بمقاومة كافية لانتشار اللهب. يُقيّم توافق تجهيزات الأنابيب غير المعدنية والمركبة من خلال اختبارين رئيسيين. الأول هو اختبار السلك المتوهج، الذي يُجرى وفقًا للمعيار IEC 60695-2-11، حيث يُوضع سلك مُسخّن عند درجة حرارة 750 درجة مئوية على الأنبوب في وضع رأسي. يُجتاز الأنبوب الاختبار إذا لم يُظهر أي لهب مرئي أو توهج مستمر، أو إذا انطفأ أي لهب خلال 30 ثانية بعد إزالة السلك.

الاختبار الثاني يُطبّق لهبًا بقوة 1 كيلوواط، وفقًا للمعيار IEC 60695-11-2. تُوضع عينة الأنبوب عموديًا داخل غلاف معدني ذي وجه مفتوح لتقليل تداخل الهواء الخارجي. يُقيّم هذا الاختبار أيضًا مقاومة الأنابيب غير المعدنية والمركبة للهب عند التعرض المباشر للنيران.

4.4.3 انتشار الحريق

لضمان مقاومة الحريق، تُختبر الأنابيب عن طريق التعرض المباشر للهب بزاوية 45 درجة داخل غلاف معدني مُحكم. تُثبّت العينات بإحكام باستخدام مشابك لمنع التشوه أثناء الاختبار. يوفر قضيب فولاذي دعمًا إضافيًا للأنابيب الرقيقة. يختلف زمن التعرض للهب باختلاف سُمك المادة، كما هو موضح في الجدول 9، حيث يتراوح بين 20 ثانية للأنابيب بسمك 0.5 مم و500 ثانية للأنابيب التي يصل سُمكها إلى 8 مم.

الجدول 9

يُعتبر الأنبوب ناجحًا إذا لم يشتعل، أو إذا انطفأ ذاتيًا خلال 30 ثانية بعد إزالة اللهب. بالإضافة إلى ذلك، يضمن الاختبار عدم اشتعال منديل ورقي موضوع أسفل الأنبوب، وعدم وجود تفحم أو احتراق يمتد لأكثر من 50 مم من نقطة التعرض للهب. تضمن هذه المعايير استيفاء الأنابيب غير المعدنية لمعايير السلامة من الحرائق، مما يمنع انتشار اللهب في التركيبات الكهربائية.

4.4.4 خصائص إضافية لتفاعلات النار

في بعض المناطق، يجب أن تتوافق الأنابيب غير المعدنية أيضًا مع معايير انبعاث الغازات الحمضية المنخفضة.

في أستراليايتم اختبار الأنابيب المصنفة على أنها ذات انبعاثات غازية منخفضة الحمض وفقًا للمعيار IEC 60754-1، حيث يجب ألا تتجاوز الانبعاثات 5 ملغ من حمض الهيدروكلوريك لكل جرام من المادة.

في النمساتنطبق لوائح مماثلة بموجب المعيار IEC 60754-2. تساعد هذه المتطلبات على تقليل انبعاثات الغازات السامة في حالة نشوب حريق، مما يُحسّن السلامة في البيئات المغلقة.

4.5 التأثيرات الخارجية

تنطبق حماية العلبة على المواد غير المعدنية والمعدنية، ولكن مقاومة التآكل والاختبار تركز على الأنظمة المعدنية، في حين أن المواد غير المعدنية لا يتم اختبارها بشكل صريح، إلا أنها في بعض الأحيان تتمتع بمقاومة متأصلة للمواد الكيميائية.

4.5.1 درجة الحماية التي يوفرها الغلاف

يجب أن توفر أنظمة الأنابيب مقاومة كافية للتأثيرات الخارجية، وفقًا للتصنيف المُعلن من قِبل المُصنِّع، مع حد أدنى من معيار IP30. ويتم التحقق من الامتثال من خلال اختبارات مُحددة لتقييم الحماية من الأجسام الصلبة وتسرب المياه.

الحماية من الأجسام الصلبة الغريبةتُختبر التجميعات المصنوعة من الأنابيب والتجهيزات لضمان عدم دخول الغبار بشكل مرئي في ظروف الرؤية الطبيعية. تتبع الاختبارات معايير IEC 60529، وتُعتبر الأنظمة التي تحصل على الرقمين 5 أو 6 متوافقة.

مقاومة صلبة

الحماية من دخول المياهتُختبر مجموعات الأنابيب، بما في ذلك التركيبات، لمقاومة الماء باستخدام أساليب IEC 60529. بالنسبة للرقمين 3 و4، يُستخدم اختبار الأنبوب المتذبذب لتقييم نفاذية الماء. تجتاز الأنظمة المصنفة بالرقم 1 فما فوق الاختبار إذا لم يُشكل تسرب الماء قطرات مرئية في الرؤية الطبيعية.

مقاومة الماء

4.5.2 مقاومة التآكل

يجب أن تُظهر أنظمة الأنابيب المعدنية والمركبة، باستثناء الخيوط اللولبية، مقاومة كافية للتآكل في التطبيقات الداخلية والخارجية. تُصنف مقاومة التآكل إلى أربعة مستويات:

حماية منخفضة:الطلاءات الأساسية مثل الطلاء التمهيدي.

حماية متوسطة: مينا الموقد أو طلاء الزنك الكهربائي.

حماية متوسطة/عالية:الطلاءات المحسنة مثل Sherardizing.

حماية عالية:الطلاءات الثقيلة مثل الفولاذ المقاوم للصدأ أو طلاء الزنك بالغمس الساخن.

4.5.3 اختبار التآكل للمواد المختلفة

بالنسبة لأنظمة الأنابيب المصنوعة من الفولاذ المطلي والمطلي بالزنك والمركبة، يتم التحقق من التوافق من خلال اختبارات محددة.

حماية منخفضة:تم فحصه للتأكد من التغطية الكاملة.

حماية متوسطة:يتم تنظيفها بمذيب وغمرها في محلول يحتوي على فيري سيانيد البوتاسيوم وبيركبريتات الأمونيوم لاختبار سلامة الطلاء.

حماية عالية:تخضع لإزالة الشحوم، والغمر في حمض الكبريتيك، وكبريتات النحاس للتحقق من مقاومتها للتآكل. يجب تنظيف العينة جيدًا بعد الاختبار لإزالة أي بقايا.

ل أنابيب معدنية غير حديدية ومركبة في أنظمة مقاومة التآكل، يجب على المصنّعين تقديم معلومات حول مقاومة التآكل. قد يتم تجاهل بعض الرواسب السطحية الطفيفة، مثل ترسب النحاس على خيوط البراغي.

4.6 التوافق الكهرومغناطيسي

عادةً ما تكون المنتجات المشمولة بهذا المعيار سلبية من حيث التأثيرات الكهرومغناطيسية، بما في ذلك الانبعاث والمقاومة. هذا يعني أنه في الاستخدام العادي، لا تُصدر أنظمة التوصيل تداخلًا كهرومغناطيسيًا (EMI) ولا تتأثر بشكل كبير بالإشارات الكهرومغناطيسية الخارجية.

مع ذلك، عند تركيب هذه المنتجات كجزء من نظام أسلاك، قد يُصدر النظام بأكمله إشارات كهرومغناطيسية أو يتأثر بمجالات كهرومغناطيسية خارجية. وتعتمد درجة التأثير على طبيعة بيئة التركيب والأجهزة المتصلة بالنظام. وهذا يعني أن اعتبارات التوافق الكهرومغناطيسي (EMC) مهمة للتركيب ككل، بما في ذلك أنظمة الأنابيب.

المواد المعدنية وغير المعدنية: تنطبق متطلبات التوافق الكهرومغناطيسي (EMC) بشكل عام على أنظمة الأنابيب المعدنية وغير المعدنية. ومع ذلك، قد توفر الأنابيب المعدنية حماية أفضل ضد التداخل الكهرومغناطيسي مقارنةً بالأنابيب غير المعدنية، التي تُعتبر أكثر سلبية من حيث الانبعاثات الكهرومغناطيسية والحماية.

5. الأنابيب المعدنية مقابل الأنابيب البلاستيكية غير المعدنية

انتهينا من شرح معيار IEC 61386-1. بفهم الاختبارات والتصنيفات المختلفة الموضحة في المعيار، يمكنك اتخاذ قرار مدروس بين مواد مختلفة، مثل أنابيب الكهرباء المصنوعة من مادة PVC غير المعدنية وأنظمة الأنابيب المعدنية.

فيما يلي، سوف نقدم لك معلومات أكثر تفصيلاً عن الأنابيب المعدنية والأنابيب البلاستيكية لمساعدتك على فهم أفضل.

5.1 الأنابيب المعدنية

من خلال الاختبارات والمتطلبات المذكورة أعلاه والموضحة في معيار IEC 61386-1، يمكننا فهم مزايا وعيوب أنظمة الأنابيب المعدنية، بالإضافة إلى أنواعها المختلفة المتاحة. تُبرز هذه الاختبارات عوامل رئيسية، مثل المتانة الميكانيكية، ومقاومة الحريق، والحماية الكهرومغناطيسية، وهي مزايا مهمة للأنابيب المعدنية.

ومع ذلك، فإنها تكشف أيضًا عن تحديات مثل الوزن، وتعقيد التركيب، والقابلية للتآكل.

وفيما يلي، نقدم لك ملخصًا لفهمك بشكل أفضل.

5.1.1 أنواع الأنابيب المعدنية

القناة المعدنية الصلبة (RMC) أنبوب فولاذي سميك الجدران، مصمم لتوفير أقصى حماية في التطبيقات الصناعية والتجارية. يتميز بمتانته العالية، ولكنه ثقيل الوزن ويتطلب استخدام الخيوط لتوصيلاته.

القناة المعدنية المتوسطة (IMC) بديل أخف وزنًا لـ RMC، يوفر حماية جيدة ووزنًا أخف. يُستخدم عادةً في الأماكن الخارجية والصناعية.

الأنابيب المعدنية الكهربائية (EMT) أنبوب فولاذي خفيف الوزن، رقيق الجدران، سهل التركيب والثني، مما يجعله مثاليًا للمباني التجارية والتطبيقات الداخلية. مع ذلك، يوفر حماية ميكانيكية أقل من أنابيب RMC أو IMC.

قناة معدنية مرنة (FMC) - تم تصميم FMC للتطبيقات التي تتطلب المرونة، ويتم استخدامه في المناطق التي تشكل فيها الحركة أو الاهتزاز مصدر قلق، مثل توصيلات المحرك.

قناة معدنية مرنة سائلة (LFMC) - مشابه لـ FMC ولكنه مغطى بطبقة بلاستيكية مقاومة للماء، مما يجعله مناسبًا للبيئات الرطبة أو الخارجية.

أنابيب الألومنيوم - بديل مقاوم للتآكل للأنابيب الفولاذية، ويُستخدم غالبًا في البيئات التي تشكل الرطوبة فيها مصدر قلق، مثل المناطق الساحلية.

5.1.2 الطلاءات الواقية للأنابيب المعدنية

لتعزيز المتانة ومقاومة التآكل، غالبًا ما تُعالج الأنابيب المعدنية بطلاءات واقية. بعضها مصنوع من مواد مركبة.

طلاء مجلفن - يتم تطبيقه على الأنابيب الفولاذية لمنع الصدأ والتآكل، وعادة ما يتم ذلك باستخدام الجلفنة بالغمس الساخن.

طلاء الإيبوكسي - يوفر حماية إضافية ضد المواد الكيميائية والبيئات القاسية، ويستخدم عادة في البيئات الصناعية.

طلاء البولي فينيل كلوريد - يضيف طبقة إضافية من العزل ومقاومة التآكل، مما يجعله مناسبًا للتركيبات تحت الأرض والخارجية.

الألومنيوم المؤكسد - يحسن مقاومة أنابيب الألومنيوم للأكسدة، مما يجعلها مثالية للبيئات البحرية والرطبة.

5.1.3 مزايا وعيوب الأنابيب المعدنية

المزايا:

حماية ميكانيكية ممتازة للأسلاك الكهربائية.

مقاومة عالية للحريق والأضرار المادية.

يوفر حماية كهرومغناطيسية للأنظمة الكهربائية الحساسة.

مناسب للبيئات القاسية والصناعية.

العيوب:

أثقل وزنًا وأكثر صعوبة في التثبيت مقارنة بالأنابيب غير المعدنية.

عرضة للتآكل إذا لم يتم طلائها أو صيانتها بشكل صحيح.

يتطلب التأريض، مما يضيف تعقيدًا إلى التثبيت.

5.1.4 التطبيقات الشائعة للأنابيب المعدنية

المرافق الصناعية - يحمي الأسلاك في المصانع والمنشآت.

المباني التجارية - تستخدم غالبًا في المساحات المكتبية ومتاجر البيع بالتجزئة.

المواقع الخطرة - مناسب للبيئات المتفجرة أو عالية الخطورة.

التركيبات الخارجية - يتم استخدام RMC وIMC بشكل شائع في الأماكن المكشوفة.

القناة الشمسية

5.2 أنابيب PVC

أنابيب PVC (كلوريد البوليفينيل) هي بديل غير معدني شائع الاستخدام للأنابيب المعدنية، وتتميز بمزايا عديدة، منها مقاومة التآكل وخفة الوزن وسهولة التركيب. على عكس الأنابيب المعدنية، لا توصل أنابيب PVC الكهرباء، مما يُغني عن التأريض. هذا يجعلها الخيار الأمثل للتطبيقات السكنية والتجارية وتحت الأرض. نستعرض أدناه أنواع أنابيب PVC وفوائدها وعيوبها المحتملة.

5.2.1 أنواع أنابيب PVC/الأنواع الخاصة

أنابيب PVC الصلبة (RPVC) أنبوب متين ذو جدران سميكة، مصمم للاستخدامات تحت الأرض وفي الأماكن المكشوفة. يتميز بمقاومته للصدمات والرطوبة، ويُستخدم عادةً في الدفن المباشر والأماكن الرطبة.

الأنابيب الكهربائية غير المعدنية (ENT) أنبوب مرن ومموج من مادة PVC، خفيف الوزن وسهل الثني. يُستخدم بشكل رئيسي في التطبيقات الداخلية التي تتطلب تركيبًا سريعًا وبسيطًا.

أنابيب الطاقة الشمسية UPVC أنبوب مقاوم للأشعة فوق البنفسجية ومقاوم للعوامل الجوية، مصمم خصيصًا لتركيبات الألواح الشمسية. يحمي الأسلاك من التعرض الطويل لأشعة الشمس، ودرجات الحرارة القصوى، والظروف الخارجية القاسية، مما يضمن أداءً طويل الأمد في أنظمة الطاقة المتجددة.

أنابيب LSZH البلاستيكية منخفضة الدخان وخالية من الهالوجين أنبوب مُصمم خصيصًا للبيئات المغلقة، مثل الأنفاق والمباني التجارية وأنظمة النقل العام. يُقلل هذا الأنبوب من انبعاثات الدخان السام والهالوجين في حالة الحريق، مما يُقلل من المخاطر الصحية وتلف المعدات.

5.2.2 مزايا وعيوب أنابيب PVC

المزايا:

مقاومة التآكل والمواد الكيميائية - على عكس الأنابيب المعدنية، لا يصدأ أو يتآكل البولي فينيل كلوريد (PVC)، مما يجعله مثاليًا للبيئات الرطبة والمسببة للتآكل.

خفيفة الوزن وسهلة التركيب – مادة PVC أخف وزنًا بكثير من الأنابيب المعدنية، مما يقلل من تكاليف العمالة والنقل. ويمكن قطعها وتجميعها بسهولة باستخدام مادة لاصقة مذيبة.

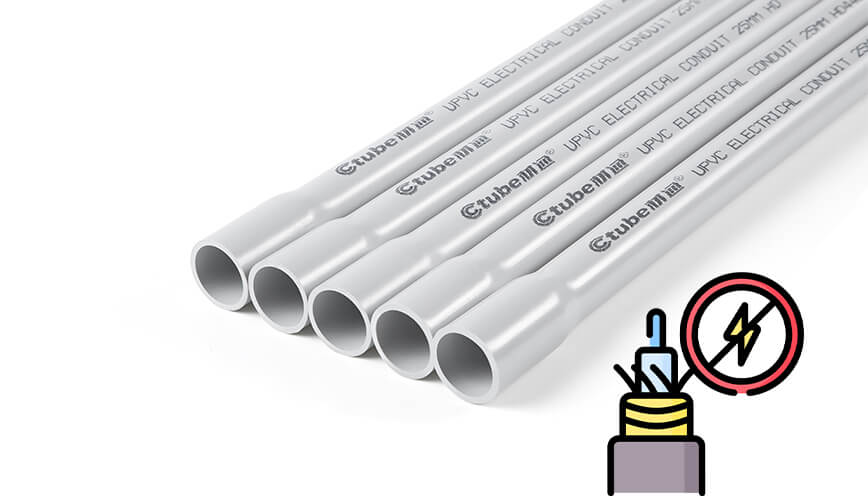

العزل الكهربائي - نظرًا لأن مادة PVC غير موصلة، فهي لا تتطلب التأريض، مما يسهل عملية التركيب.

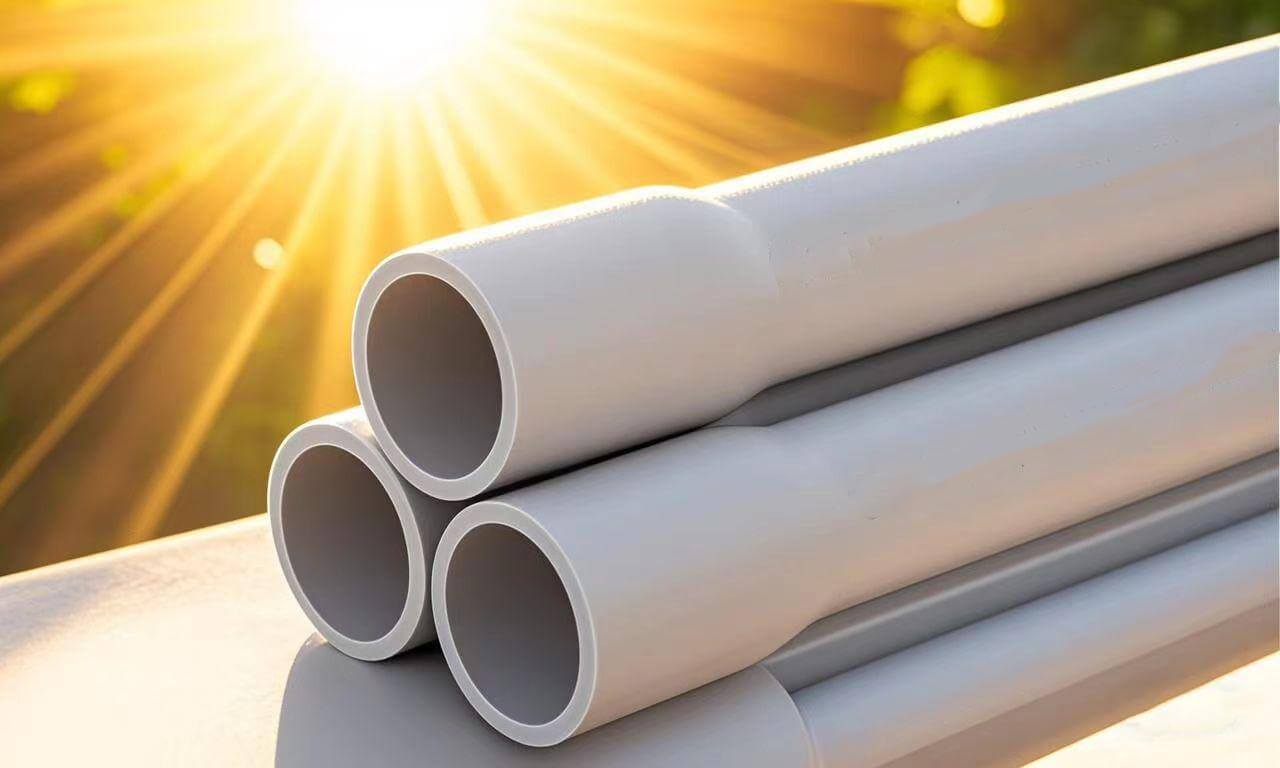

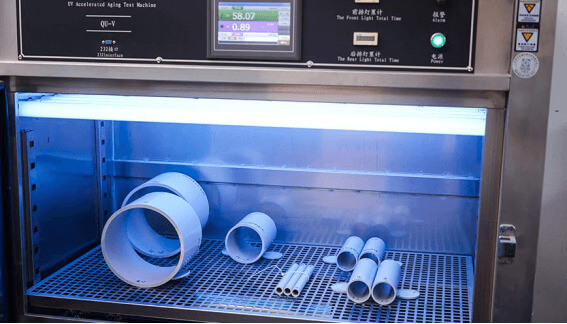

مقاومة الطقس والأشعة فوق البنفسجية - بعض أنواع قنوات PVC مقاومة للأشعة فوق البنفسجية، مما يجعلها مناسبة للتطبيقات الخارجية.

فعاله من حيث التكلفه - بشكل عام أكثر تكلفة من الأنابيب المعدنية، مما يجعلها خيارًا صديقًا للميزانية لمختلف التركيبات الكهربائية.

العيوب:

قوة ميكانيكية أقل - لا يعد البولي فينيل كلوريد مقاومًا للصدمات مثل الأنابيب المعدنية، مما يجعله أقل ملاءمة للمناطق ذات الضغط الميكانيكي العالي.

مقاومة محدودة لدرجات الحرارة العالية – يمكن أن يتشوه أو يتحلل البولي فينيل كلوريد (PVC) تحت تأثير الحرارة الشديدة، مما يحد من استخدامه في البيئات ذات درجات الحرارة العالية.

التوسع والانكماش – يتمدد ويتقلص البولي فينيل كلوريد مع تغيرات درجات الحرارة، مما يتطلب وصلات تمدد في بعض التركيبات.

5.2.3 التطبيقات الشائعة لأنابيب PVC

الأسلاك السكنية - يستخدم في المنازل لحماية الكابلات الكهربائية في الجدران والأسقف والأرضيات.

المنشآت التجارية - مثالي للمباني المكتبية ومساحات البيع بالتجزئة والمستودعات حيث يفضل استخدام الحماية غير المعدنية.

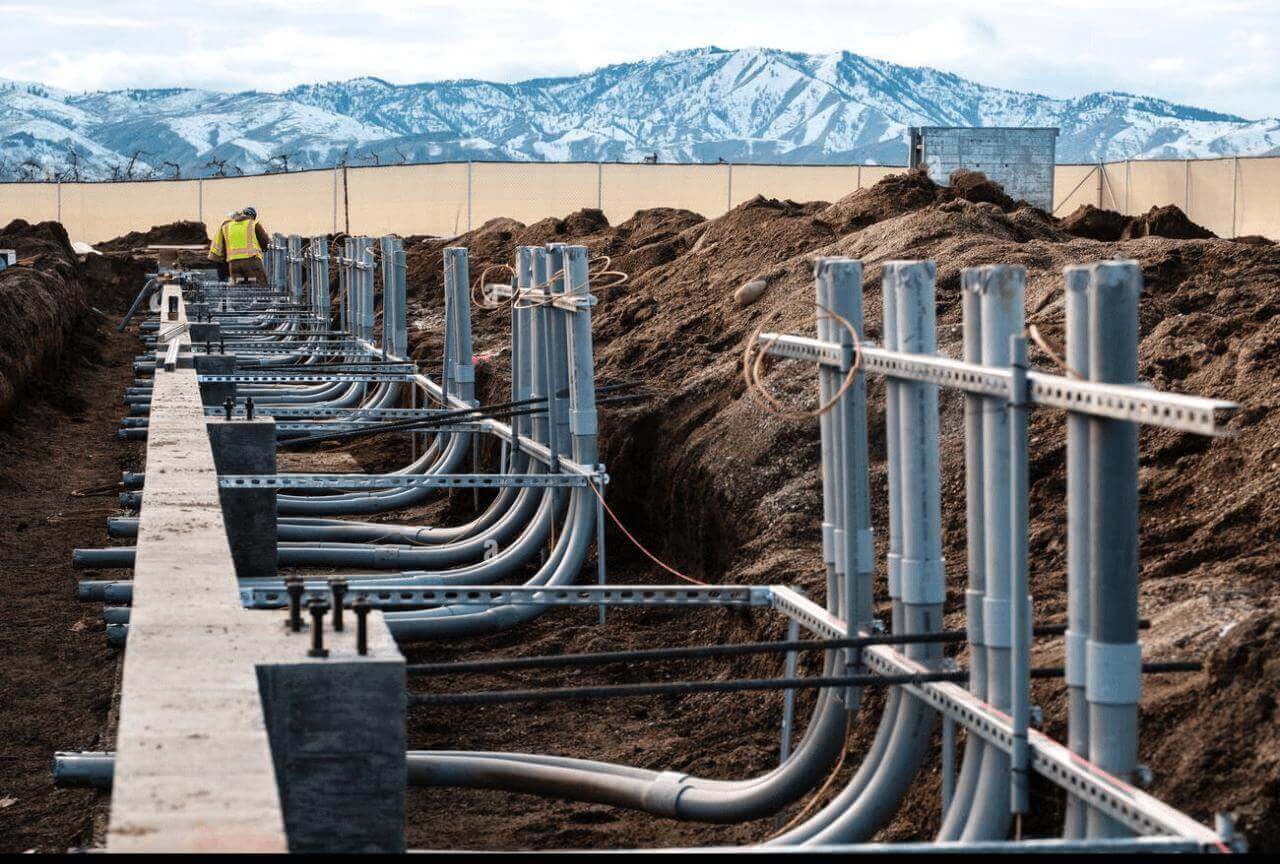

أنظمة تحت الأرض - يستخدم بشكل متكرر في الخطوط الكهربائية المدفونة بسبب مقاومته للرطوبة.

البيئات الرطبة والتآكلية - مناسب للإعدادات الصناعية المعرضة للمواد الكيميائية أو الرطوبة العالية.

مشاريع الطاقة المتجددة - يتم استخدامه في تركيبات الطاقة الشمسية وطاقة الرياح لحماية الأسلاك بكفاءة وطويلة الأمد.

6. الخاتمة

لا يقتصر الاختيار بين الأنابيب الكهربائية المعدنية والبلاستيكية على تحديد المادة الأفضل فحسب، بل يعتمد على عوامل متعددة، منها الامتثال لمعايير الصناعة، والمتطلبات الخاصة بالمشروع، وقيود الميزانية، والظروف البيئية. لكل نوع من الأنابيب مزاياه وتطبيقاته المثالية.

نأمل أن تكون هذه المقالة قد قدمت رؤى قيمة لمساعدتك في اتخاذ قرار مستنير عند اختيار حلول الأنابيب الكهربائية لاحتياجاتك.

عن كتوب

Ctube is a leading manufacturer with over ten years of experience in the PVC cable ducting industry. We specialize in providing high-quality electrical conduit solutions, ensuring durability, safety, and compliance with international standards. Our AS/NZS 2053 standard conduits and Low Smoke Zero Halogen (LSZH) series wiring ducts meet IEC standards, hold necessary certifications, and have been rigorously tested by third-party laboratories.

إذا كنت مهتمًا بمعرفة المزيد عن منتجاتنا أو تحتاج إلى إرشادات لاختيار الأنبوب المناسب، فلا تتردد في التواصل معنا. شكرًا لقراءتك!



أنابيب PVC القياسية IEC 61386 - كل ما تحتاج إلى معرفته اقرأ أكثر "

دور أنابيب القنوات البلاستيكية في تكنولوجيا المنزل الذكي

دور أنابيب القنوات البلاستيكية في تكنولوجيا المنزل الذكي

أنبوب قناة PVC, اخبار الصناعة / /

المنزل الذكي

تكتسب تكنولوجيا المنزل الذكي شعبية كبيرة بسرعة بسبب الراحة والرفاهية التي توفرها. ومع ذلك، ما قد لا يعرفه الكثير من الناس هو أن الأسلاك الموجودة خلف الكواليس تلعب دورًا أساسيًا في جعل المنازل الذكية تعمل بسلاسة. هذا هو المكان الذي تأتي فيه أنابيب القنوات البلاستيكية. في هذه المقالة، سنناقش أهمية أنابيب القنوات البلاستيكية في تكنولوجيا المنزل الذكي وكيف يمكن أن تساعد في جعل منزلك أكثر ذكاءً وأكثر كفاءة.

ماذا يكون أنابيب قناة PVC?

تصنع أنابيب القنوات البلاستيكية من مادة بلاستيكية مرنة تستخدم عادة لحماية الأسلاك الكهربائية. وهي تأتي بأحجام مختلفة وتستخدم لنقل الأسلاك من مكان إلى آخر، مع توفير الحماية أيضًا ضد الأضرار المادية. تتضمن بعض أنواع أنابيب مواسير PVC الأنابيب المرنة والصلبة والمتوسطة. تُفضل أنابيب القنوات البلاستيكية على المواد الأخرى نظرًا لوزنها الخفيف وفعاليتها من حيث التكلفة ومتانتها.

كيف تساعد أنابيب القنوات البلاستيكية في تكنولوجيا المنزل الذكي؟ تلعب أنابيب القنوات البلاستيكية دورًا حاسمًا في تكنولوجيا المنزل الذكي من خلال توفير طبقة واقية للأسلاك التي تتحكم في الأجهزة الذكية المختلفة في منزلك. فيما يلي بعض الطرق التي يمكن أن تساعد بها أنابيب مواسير PVC في جعل منزلك أكثر ذكاءً:

  1. حماية الأسلاك من الأضرار المادية: الأسلاك في منزلك معرضة للأضرار المادية، والتي يمكن أن تسببها الآفات، أو الظروف الجوية القاسية، أو التلف العرضي. تعمل أنابيب القنوات البلاستيكية على حماية الأسلاك من هذه العناصر، مما يضمن استمرار الأجهزة الذكية في منزلك في العمل على النحو الأمثل.
  2. سهولة الوصول إلى الأسلاك للصيانة والإصلاحات: تجعل أنابيب القنوات البلاستيكية من السهل الوصول إلى الأسلاك عند الحاجة إلى الصيانة أو الإصلاحات. بدون أنابيب القناة، قد يكون الوصول إلى الأسلاك أمرًا صعبًا، مما قد يجعل الإصلاحات تستغرق وقتًا أطول وتكون أكثر تكلفة.
  3. تنظيم وإخفاء الأسلاك للحصول على مظهر أكثر أناقة: يمكن أن تكون الأسلاك قبيحة المظهر وتدمر المظهر الجمالي لمنزلك. تساعد أنابيب القنوات البلاستيكية على تنظيم وإخفاء الأسلاك، مما يمنح منزلك مظهرًا أنيقًا.
  4. استيعاب الأسلاك الإضافية في المستقبل: مع تقدم التكنولوجيا، قد تحتاج إلى إضافة المزيد من الأسلاك إلى منزلك لمواكبة التغييرات. تجعل أنابيب القنوات البلاستيكية من السهل استيعاب الأسلاك الإضافية في المستقبل، مما يضمن بقاء منزلك ذكيًا وفعالًا.

تركيب أنابيب قناة PVC:

يعد تركيب أنابيب مواسير PVC عملية مباشرة تتطلب بعض الأدوات الأساسية. فيما يلي بعض الخطوات المتبعة عند تركيب أنابيب مواسير PVC:

  1. تحديد الطول المطلوب لأنبوب قناة PVC.
  2. قم بقياس ووضع علامة على الموقع الذي سيتم فيه تركيب أنبوب قناة PVC.
  3. حفر ثقوب في الجدار أو السقف حيث سيتم تركيب أنبوب قناة PVC.
  4. قم بتمرير أنبوب القناة PVC عبر الفتحات المحفورة وثبته في مكانه.
  5. قم بتوصيل الأسلاك بأنبوب قناة PVC.

في الختام، تلعب أنابيب القنوات البلاستيكية دورًا أساسيًا في تكنولوجيا المنزل الذكي من خلال حماية الأسلاك التي تتحكم في الأجهزة الذكية المختلفة في منزلك. توفر أنابيب القنوات البلاستيكية الحماية ضد الأضرار المادية، وتسهل الوصول إلى الأسلاك للصيانة والإصلاحات، وتنظيم الأسلاك وإخفائها، واستيعاب الأسلاك الإضافية في المستقبل. من خلال تركيب أنابيب القنوات البلاستيكية، يمكنك جعل منزلك أكثر ذكاءً، وأكثر كفاءة، وأكثر أمانًا. مع التقدم السريع في تكنولوجيا المنزل الذكي، ستظل أنابيب القنوات البلاستيكية عنصرًا حيويًا في ضمان بقاء منزلك متصلاً وفعالاً لسنوات قادمة.

دور أنابيب القنوات البلاستيكية في تكنولوجيا المنزل الذكي اقرأ أكثر "

What are Some Common Applications for Schedule 40 PVC conduit

ما هي بعض التطبيقات الشائعة لأنابيب PVC الجدول 40؟

جدول 40 قناة PVC, اخبار الصناعة / /

يتم استخدام قناة الجدول 40 PVC بشكل شائع في مجموعة متنوعة من تطبيقات الأسلاك والكابلات الكهربائية. بعض التطبيقات الشائعة ل يتضمن الجدول 40 قناة PVC:

  1. الأسلاك الكهربائية السكنية والتجارية: غالبًا ما يتم استخدام قناة الجدول 40 PVC لحماية وتوجيه الأسلاك الكهربائية في المنازل والمكاتب والمباني الأخرى.
  2. أنظمة الإضاءة والري الخارجية: تُستخدم أيضًا قناة الجدول 40 PVC بشكل شائع في الإضاءة الخارجية وأنظمة الري لحماية الأسلاك من العناصر والأضرار المادية.
  3. الاتصالات وأسلاك البيانات: يمكن استخدام قناة الجدول 40 PVC لحماية أسلاك الاتصالات والبيانات، مثل كابلات الألياف الضوئية، من التلف والتداخل.
  4. أنظمة التدفئة والتهوية وتكييف الهواء (HVAC): يمكن استخدام قناة الجدول 40 PVC لحماية وتوجيه الأسلاك لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).
  5. إضاءة اللافتات والعرض: غالبًا ما يتم استخدام قناة الجدول 40 PVC لحماية الأسلاك الخاصة بإضاءة اللافتات والعرض، كما هو الحال في متاجر البيع بالتجزئة أو الإعلانات الخارجية.

بشكل عام، تعد قناة الجدول 40 PVC خيارًا متعدد الاستخدامات وفعالاً من حيث التكلفة لحماية وتوجيه الأسلاك الكهربائية في مجموعة متنوعة من التطبيقات.

ما هي بعض التطبيقات الشائعة لأنابيب PVC الجدول 40؟ اقرأ أكثر "

Benefits of PVC Electrical Conduit for Solar and Renewable Energy Systems

فوائد استخدام أنابيب القنوات البلاستيكية لتطبيقات الطاقة المتجددة

أنابيب قناة PVC للطاقة الشمسية, اخبار الصناعة / /

مع تزايد استخدام مصادر الطاقة المتجددة مثل الطاقة الشمسية وطاقة الرياح والطاقة المائية، أصبح من المهم أكثر من أي وقت مضى ضمان تركيب هذه الأنظمة وحمايتها بشكل صحيح. أحد المكونات المهمة لأنظمة الطاقة المتجددة هو القناة المستخدمة لحماية وتوجيه الأسلاك الكهربائية. أصبحت أنابيب القنوات البلاستيكية خيارًا شائعًا لتطبيقات الطاقة المتجددة نظرًا لفوائدها العديدة.

ما هو قناة بي في سي?
قناة PVC هي نوع من الأنابيب البلاستيكية التي تستخدم لحماية وتوجيه الأسلاك الكهربائية. وهي مصنوعة من مادة البولي فينيل كلورايد (PVC)، وهي خفيفة الوزن ومتينة ومقاومة للتآكل والأشعة فوق البنفسجية. تأتي أنابيب القنوات البلاستيكية بأحجام وأنواع مختلفة، بما في ذلك الخيارات الصلبة والمرنة، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات الكهربائية.

فوائد استخدام قناة PVC لتطبيقات الطاقة المتجددة
هناك العديد من الفوائد لاستخدام أنابيب القنوات البلاستيكية لتطبيقات الطاقة المتجددة. فيما يلي بعض أهمها:

  1. الحماية من العوامل البيئية: غالباً ما تتعرض أنظمة الطاقة المتجددة لظروف بيئية قاسية، مثل الشمس والرياح والرطوبة. تم تصميم أنابيب القنوات البلاستيكية لتحمل هذه الظروف، مما يوفر الحماية للأسلاك الكهربائية ويضمن طول عمر النظام.
  2. خصائص مقاومة التآكل والأشعة فوق البنفسجية: PVC مقاوم بشكل طبيعي للتآكل والأشعة فوق البنفسجية، مما يعني أن أنابيب القنوات البلاستيكية لن تصدأ أو تتحلل بمرور الوقت. وهذا يجعلها خيارًا دائمًا وطويل الأمد لأنظمة الطاقة المتجددة.
  3. خفيفة الوزن وسهلة التركيب: أنابيب القنوات البلاستيكية أخف بكثير من مواد القناة الأخرى، مثل المعدن والخرسانة. وهذا يجعلها أسهل في التعامل معها وتثبيتها، مما يقلل من وقت التثبيت وتكاليفه.
  4. بديل فعال من حيث التكلفة: تعتبر أنابيب القنوات البلاستيكية أقل تكلفة من مواد القناة الأخرى، مما يجعلها بديلاً فعالاً من حيث التكلفة لتركيبات الطاقة المتجددة.

تطبيقات قناة PVC في أنظمة الطاقة المتجددة
يمكن استخدام أنابيب القنوات البلاستيكية في مجموعة متنوعة من أنظمة الطاقة المتجددة، بما في ذلك الألواح الشمسية وتوربينات الرياح وأنظمة الطاقة المائية. يعد تركيب القناة بشكل صحيح أمرًا بالغ الأهمية لسلامة وكفاءة هذه الأنظمة، ويمكن أن يساعد استخدام أنابيب القناة البلاستيكية في ضمان حماية الأسلاك وتوجيهها بشكل صحيح.

في الختام، توفر أنابيب القنوات البلاستيكية العديد من الفوائد لتطبيقات الطاقة المتجددة. إنها توفر الحماية من العوامل البيئية، وهي مقاومة للتآكل والأشعة فوق البنفسجية، وخفيفة الوزن وسهلة التركيب، وفعالة من حيث التكلفة. إذا كنت تقوم بتركيب نظام طاقة متجددة، ففكر في استخدام أنابيب القنوات البلاستيكية لحماية وتوجيه الأسلاك الكهربائية. وبفضل فوائدها العديدة، فهي خيار ممتاز لأي تركيب للطاقة المتجددة.

فوائد استخدام أنابيب القنوات البلاستيكية لتطبيقات الطاقة المتجددة اقرأ أكثر "

PVC Conduit Pipes and Fire Resistance What You Should Know

أنابيب القنوات البلاستيكية ومقاومة الحريق: ما يجب أن تعرفه

أنبوب قناة PVC, اخبار الصناعة / /

تستخدم أنابيب القنوات البلاستيكية على نطاق واسع في البناء لحماية الأسلاك الكهربائية. في حين أن متانتها وفعاليتها من حيث التكلفة تجعلها خيارًا شائعًا، فمن المهم مراعاة جوانب السلامة الخاصة بمواد البناء. تعد مقاومة الحريق عاملاً حاسماً، خاصة في المباني ذات الإشغال العالي أو المواد القابلة للاشتعال. في هذا المقال، سنناقش خصائص مقاومة الحريق لأنابيب القنوات البلاستيكية وما يجب أن تعرفه عن سلامتها.

ما الذي يجعل أنابيب القنوات البلاستيكية مقاومة للحريق؟
PVC (كلوريد البولي فينيل) هو بوليمر لدن بالحرارة يستخدم على نطاق واسع في مواد البناء. في حين أن مادة PVC نفسها ليست مقاومة للحريق بطبيعتها، إلا أنه يمكن تصنيعها عن طريق إضافة مواد كيميائية مثبطة للهب. تعمل هذه الإضافات كحاجز لمنع أو تأخير انتشار اللهب في حالة نشوب حريق. بالإضافة إلى ذلك، يجب أن تستوفي أنابيب القنوات البلاستيكية المقاومة للحريق معايير وشهادات معينة لضمان سلامتها.

مزايا استخدام أنابيب القنوات البلاستيكية المقاومة للحريق
إن استخدام أنابيب القنوات البلاستيكية المقاومة للحريق له فوائد عديدة، بما في ذلك زيادة السلامة في حالة نشوب حريق، وتقليل خطر تلف الأسلاك الكهربائية، وتقليل انتشار الحريق والدخان. في حالة نشوب حريق، يمكن لأنابيب القنوات البلاستيكية المقاومة للحريق أن تمنع انتشار النيران إلى مناطق أخرى من المبنى، مما يوفر وقتًا إضافيًا للركاب للإخلاء بأمان. بالإضافة إلى ذلك، فإن أنابيب المواسير البلاستيكية المقاومة للحريق تكون أقل عرضة للذوبان أو الالتواء، مما قد يتسبب في تلف الأسلاك والمعدات الكهربائية. هذا يمكن أن يقلل من مخاطر الأعطال الكهربائية والحرائق اللاحقة. وأخيرًا، يمكن لأنابيب القنوات البلاستيكية المقاومة للحريق أن تساعد في تقليل كمية الدخان والغازات السامة التي يتم إطلاقها في حالة نشوب حريق، مما يمكن أن يحسن فرص بقاء الركاب والمستجيبين الأوائل.

اختبار مقاومة الحريق لأنابيب القنوات البلاستيكية
للتأكد من أن أنابيب القنوات PVC تتوافق مع معايير السلامة من الحرائق، فإنها تخضع لإجراءات اختبار صارمة. تقوم هذه الاختبارات بتقييم قدرة المواد على مقاومة الاشتعال وانتشار اللهب وتطور الدخان. يتم استخدام نتائج هذه الاختبارات لتعيين تقييمات وشهادات مقاومة الحريق للمنتجات. عادةً ما تتمتع أنابيب القنوات البلاستيكية المقاومة للحريق بمعدل حريق أعلى من المنتجات غير المقاومة للحريق، مما يشير إلى زيادة سلامتها في حالة نشوب حريق. بالإضافة إلى ذلك، يمكن مقارنة أنابيب القنوات البلاستيكية بمواد البناء الأخرى المقاومة للحريق، مثل أنابيب القنوات المعدنية أو الحوائط الجافة المقاومة للحريق، لتحديد سلامتها النسبية.

كيفية ضمان التثبيت والاستخدام المناسبين لأنابيب القنوات البلاستيكية
في حين أن أنابيب القنوات البلاستيكية المقاومة للحريق يمكن أن توفر المزيد من الأمان في حالة نشوب حريق، فمن المهم التأكد من تركيبها واستخدامها بشكل صحيح. يتضمن ذلك اتباع إرشادات التثبيت الخاصة بالشركة المصنعة، والتي يمكن أن تختلف وفقًا للمنتج والتطبيق. يمكن أن تساعد طرق التثبيت الصحيحة في منع تلف الأنابيب أو الأسلاك الكهربائية، مما قد يؤثر على خصائص مقاومتها للحريق. بالإضافة إلى ذلك، يمكن أن تساعد الصيانة الدورية واستبدال أنابيب القنوات البلاستيكية في ضمان بقائها في حالة جيدة والاستمرار في توفير الحماية من الحرائق.

في الختام، تعتبر مقاومة الحريق عاملاً حاسماً يجب مراعاته عند اختيار مواد البناء، بما في ذلك أنابيب القنوات البلاستيكية. يمكن لأنابيب القنوات البلاستيكية المقاومة للحريق أن توفر المزيد من الأمان في حالة نشوب حريق، وتقليل خطر تلف الأسلاك الكهربائية، وتقليل انتشار الحريق والدخان. من المهم التأكد من تركيب وصيانة أنابيب مواسير PVC بشكل صحيح لضمان سلامتها. من خلال اختيار أنابيب مواسير PVC المقاومة للحريق واتباع أفضل الممارسات للتركيب والاستخدام، يمكنك المساعدة في إنشاء بيئة بناء أكثر أمانًا للركاب والمستجيبين الأوائل.

أنابيب القنوات البلاستيكية ومقاومة الحريق: ما يجب أن تعرفه اقرأ أكثر "

How to Choose PVC Conduit Pipe Color PVC Conduit Color Codes Explained

How to Choose PVC Conduit Pipe Color: PVC Conduit Color Codes Explained

أنبوب قناة PVC, أنابيب القناة الكهربائية, اخبار الصناعة / /

1 المقدمة

🛠️ When planning any electrical or communication project, there’s more to think about than just wires and voltage.

🎨 One often overlooked but important detail is the color of the PVC conduit pipes you choose.

🤔 You’ve probably seen grey, orange, white, or even black conduit pipes used on different job sites. But what do these colors actually mean?

🟢🟡🔴 Just like traffic lights or warning signs, PVC conduit colors are more than just visual choices—they carry real meaning.

In many countries, conduit color codes follow specific standards to help workers quickly identify the type of wiring inside, the application, or the environment where it’s being used.

كيفية اختيار لون أنابيب PVC المناسب لمشروعك

👷‍♀️📋Whether you’re a contractor or project planner, understanding what each color stands maybe help you.

📖 In this post, we’ll break down what each common conduit color means, how different regions apply color standards, and how to choose the right one for your next project.
🎯 Let’s get started.

2. Why Conduit Color Codes Matter

You might wonder—does the color of a PVC conduit really make a difference?

The answer is yes, and here’s why.

As we mentioned, conduit color isn’t just about looks. It’s a simple but important way to show what kind of system is running through the pipe.

Different colors are often used to separate power cables from data lines, or water pipes from gas lines. That makes it easier to tell things apart—especially when there are lots of pipes in one place.

✅ Safety: When wires and pipes are clearly marked, it’s easier to avoid dangerous mix-ups—like connecting power where it doesn’t belong.

🔧 Faster Maintenance: If something breaks or needs updating later, the color helps people quickly figure out what’s what.

📋 Compliance with Local Standards: In many places, building codes or electrical rules say which colors should be used for different systems.

👷 Better Communication on Job Sites: Electricians, plumbers, and builders can all stay on the same page when colors are used properly.

In short, using the right conduit color helps keep your project organized, safe, and up to code.

3. Common PVC Conduit Colors and Their Meanings

PVC conduit pipes come in several colors, and each one usually has a specific meaning. But here’s the catch—not every country follows the same system.

So while some color uses are widely accepted, others can vary depending on local standards or the type of project.

لون Typical Use Notes
رمادي Electrical wiring (general) Most common for indoor/outdoor electrical installations. Often medium duty.
أبيض Data cables, communications, or water piping ⚠️ In some regions, white is also used for cold water or plumbing. Always double-check the application.
البرتقالي Underground power or comms High visibility underground. ⚠️ In some places, also used for non-potable or recycled water systems.
أسود Outdoor solar or UV-exposed areas UV-resistant and durable, especially for solar panel systems or rooftops.
أحمر Fire alarms or emergency power Used where quick visual identification is needed for safety.
أخضر Earthing, drainage, or sewer lines Less common in electrical. Sometimes used in environmental or ground systems.
أزرق Potable water lines ⚠️ In some countries, blue is used for electrical conduit instead of grey.
أصفر Gas or hazardous materials Often used to signal caution or danger, especially in industrial settings.

🚦 Remember: Pipe and conduit color isn’t always a guarantee of what’s inside. Local regulations, industry standards, and labeling practices all play a role—so always confirm before installation.

4. International Standards That Influence Color Use

Many countries follow their own pipe and conduit color-coding systems based on safety, visibility, and infrastructure needs.

In Australia and New Zealand, AS 1345 provides guidance on pipe color identification, including conduit systems.

In the U.S., the National Electrical Code (NEC) doesn’t enforce specific conduit colors, but many projects adopt ANSI/ASME A13.1 or local safety codes.

In the UK, BS 1710 is commonly referenced for pipe and duct identification, with supplementary color bands indicating the type of service. While color use for conduit isn’t always mandated.

If you’re working on international projects, or sourcing conduit for import/export, knowing these standards helps avoid costly mistakes.

A conduit that’s orange in one country may signal electrical supply, but be used for non-potable water in another.

5. Color Isn’t Everything: Other Identification Methods

While color is a helpful way to tell conduit types apart, it’s not always enough—especially when pipes are faded.

🏷️ Printed Markings on the Conduit Pipe

  • Voltage or pressure rating
  • Application type (e.g. Electrical, Communications, Water)
  • Standard compliance (like AS/NZS 2053, UL 651)
  • Duty class (e.g. Medium Duty, Heavy Duty)

Most quality PVC conduits come with printed information running along the pipe.

In many industry standards, the expected application is clearly stated.

For example:

AS/NZS 2053 outlines whether a conduit is suitable for electrical or communication cabling

UL 651 (USA) specifies conduit for above-ground or underground electrical use.

So, even if the color is confusing, the printed standard code can clarify the intended purpose.

🧱 Physical Characteristics: Materials Provide Clues

Heavy-duty conduit is thicker and stiffer

Electrical conduit often has a matte finish and feels denser

🧰 Associated Components For Identification

Sometimes, you can get clues from the accessories used alongside the conduit.

For example, colored electrical junction boxes often match the system they serve—electrical boxes may indicate fire alarm systems, while orange pit lids are commonly used for underground power or communication lines.

Specialized fittings, mounting brackets, or even the labels on conduit covers can give you helpful context about what the conduit is meant for.

6. الخاتمة

Choosing the right PVC conduit color for your project isn’t just about looks—it’s about safety, clarity, and compliance.

Each color typically represents a specific use. But keep in mind—these meanings can vary by region, and color alone isn’t always a reliable guide.

🎯 Final tip: When in doubt, don’t rely on color alone. Always check the specs.

في كتوب, we offer a wide range of PVC conduits in various colors to suit different applications, from standard electrical wiring to solar and communication systems.

We also provide custom color and specification options to meet the unique needs of your project.

👉 Explore product range of Ctube to find the right conduit for your project, or contact us for tailored recommendations.



How to Choose PVC Conduit Pipe Color: PVC Conduit Color Codes Explained اقرأ أكثر "

Which Schedule PVC Conduit Is Best for Underground Electrical Projects

ما هو جدول PVC للكهرباء تحت الأرض؟

أنابيب القناة الكهربائية, اخبار الصناعة / /

مقدمة

تعد قناة PVC خيارًا شائعًا للتركيبات الكهربائية تحت الأرض نظرًا لمتانتها ومقاومتها للتآكل والقدرة على تحمل التكاليف. ومع ذلك، فإن اختيار الجدول الزمني الصحيح لقناة PVC يعد أمرًا بالغ الأهمية لضمان التركيب الكهربائي الآمن والموثوق. في هذا المنشور، سنشرح تقييمات الجدول الزمني المختلفة لقناة PVC ونقدم نصائح لاختيار أفضل جدول زمني لمشروعك الكهربائي تحت الأرض.

أنابيب كهربائية

فهم تقييمات جدول قنوات PVC

تصنيف الجدول الزمني هو مصطلح يستخدم لوصف سمك الجدار وسعة الضغط لقناة PVC. كلما زاد معدل الجدول الزمني، كلما زاد سمك الجدار وزادت قدرة الضغط للقناة. تصنيفات الجدول الزمني الأكثر شيوعًا لقناة PVC المستخدمة في التركيبات الكهربائية تحت الأرض هي الجدول 40 والجدول 80 لقناة PVC والجدول 80 للقناة الكهربائية.

الجدول 40 لقناة PVC

تعد قناة الجدول 40 PVC هي النوع الأكثر شيوعًا وبأسعار معقولة من قنوات PVC. يبلغ سمك جدارها 0.154 بوصة ويمكنها تحمل ضغوط تصل إلى 120 رطل لكل بوصة مربعة. تعتبر قناة الجدول 40 PVC مناسبة لمعظم التركيبات الكهربائية السكنية والتجارية الخفيفة تحت الأرض.

جدول 80 قناة PVC

قناة الجدول 80 PVC أكثر سمكًا وأقوى من قناة الجدول 40 PVC، بسمك جدار يبلغ 0.218 بوصة وقدرة ضغط تصل إلى 200 رطل لكل بوصة مربعة. إنه مثالي للتركيبات الكهربائية تحت الأرض التي تتطلب متانة إضافية، مثل تلك الموجودة في المناطق ذات حركة المرور الكثيفة أو حركة المركبات.

الاختلافات بين الجدول 40 والجدول 80 لقناة PVC

الفرق الرئيسي بين الجدول 40 والجدول 80 من قنوات PVC هو سمكها وقدرتها على الضغط. تعتبر قناة الجدول 80 PVC أكثر متانة ويمكن أن تتحمل ضغوطًا أعلى من قناة الجدول 40 PVC، مما يجعلها مناسبة للتركيبات الكهربائية الأكثر تطلبًا تحت الأرض. ومع ذلك، فهي أيضًا أكثر تكلفة من قناة PVC المدرجة في الجدول 40.

العوامل التي يجب مراعاتها عند اختيار جدول زمني لقناة PVC للكهرباء تحت الأرض

يجب أخذ عدة عوامل في الاعتبار عند اختيار جدول زمني لقناة PVC للتركيبات الكهربائية تحت الأرض

عمق الدفن: كلما تم دفن القناة بشكل أعمق، كلما زاد الضغط الذي تتعرض له. إذا تم دفن القناة على عمق يزيد عن 18 بوصة، يوصى باستخدام قناة الجدول 80 PVC.

نوع التربة: يمكن أن يؤثر نوع التربة على الضغط الذي ستتعرض له القناة. إذا كانت التربة صخرية أو بها منسوب مياه مرتفع، يوصى باستخدام قناة الجدول 80 PVC.

الحمل الكهربائي: يمكن أن تؤثر كمية الحمل الكهربائي التي ستحملها القناة على الضغط الذي ستتعرض له. بالنسبة للتركيبات ذات الأحمال الكهربائية العالية، يوصى باستخدام قناة الجدول 80 PVC.

الظروف البيئية: البيئة التي سيتم تركيب القناة فيها يمكن أن تؤثر على متانتها. إذا كان التثبيت في منطقة ذات حركة مرور كثيفة للأقدام أو المركبات، أو في منطقة معرضة لظروف مناخية قاسية، يوصى باستخدام قناة الجدول 80 PVC.

اللوائح والقوانين المحلية: قد تحدد اللوائح والقوانين المحلية نوع قناة PVC المطلوبة للتركيبات الكهربائية تحت الأرض.

أفضل الممارسات لتركيب قنوات PVC للكهرباء تحت الأرض

تعد تقنيات التثبيت المناسبة أمرًا بالغ الأهمية لضمان التركيب الكهربائي الآمن والموثوق تحت الأرض. فيما يلي بعض أفضل الممارسات لتثبيت قناة PVC للكهرباء تحت الأرض:

الخنادق والفراش المناسب: يجب أن يكون الخندق الذي سيتم تركيب القناة فيه بعمق 18 بوصة على الأقل وعرضه بما يكفي للسماح بالفراش المناسب. يجب أن يكون عمق مادة الفراش 4 بوصات على الأقل ويجب أن تكون مضغوطة.

تقنيات التثبيت الصحيحة: يجب تركيب القناة وفقًا للوائح المحلية والرموز، والتي قد تتطلب أعماق دفن محددة، والحد الأدنى من نصف قطر الانحناء، والاستخدام السليم للتركيبات والوصلات.

استخدام التركيبات والوصلات المناسبة: يعد استخدام التركيبات والوصلات المناسبة أمرًا بالغ الأهمية لضمان اتصال آمن مانع لتسرب الماء بين أقسام قناة PVC. يجب أن تكون جميع التركيبات والوصلات مصنوعة من مادة PVC ويجب أن يتم تصنيفها للاستخدام مع الجدول الزمني المحدد لقناة PVC المستخدمة.

خاتمة

يعد اختيار الجدول الزمني المناسب لقناة PVC أمرًا بالغ الأهمية لضمان التركيب الكهربائي الآمن والموثوق تحت الأرض. تعتبر قناة الجدول 40 PVC مناسبة لمعظم التركيبات السكنية والتجارية الخفيفة، بينما يوصى باستخدام قناة الجدول 80 PVC للتركيبات الأكثر تطلبًا والتي تتطلب متانة إضافية. تعتبر القناة الكهربائية للجدول 80 مناسبة للتركيبات التي تتطلب مقاومة إضافية للحرارة. عند اختيار جدول زمني لقناة PVC، يجب مراعاة عدة عوامل، بما في ذلك عمق الدفن، ونوع التربة، والحمل الكهربائي، والظروف البيئية، واللوائح والقوانين المحلية. من خلال اتباع أفضل الممارسات لتركيب قنوات PVC، مثل حفر الخنادق والفراش المناسب، وتقنيات التثبيت الصحيحة، واستخدام التركيبات والوصلات المناسبة، يمكنك ضمان تركيب كهربائي آمن وموثوق تحت الأرض.



إعادة توليد الاستجابة

ما هو جدول PVC للكهرباء تحت الأرض؟ اقرأ أكثر "

PVC Conduit vs. Steel Conduit Pipes Which is Better

PVC Conduit vs Steel Conduit: Key Differences and Which One to Choose

اخبار الصناعة / /

1 المقدمة

Among the many types of conduit materials available, two stand out as the most commonly used: PVC conduit and steel conduit.

One of the first questions you might ask is: “Should I use PVC conduit or steel conduit?”

It’s a common dilemma because both materials offer distinct advantages and disadvantages depending on the application.

In this post, we’ll provide a clear and detailed comparison between these two popular conduit types.
We’ll cover everything from their material characteristics and the key industry standards they comply with, to practical considerations like installation ease, costs, and upkeep.

PVC Rigid Conduit vs Steel Rigid Conduit

Additionally, we’ll examine how PVC and steel conduits hold up in different environmental conditions, helping you make the best choice for your project.

Whether you’re an electrical contractor, engineer, project manager, or anyone involved in electrical work, this guide maybe helpful for understanding the differences between PVC conduit and steel conduit.

Let’s get started!

To begin, we’ll focus on the materials being used and how they perform in terms of strength, flexibility, and other mechanical properties.

2. PVC Conduit and Steel Conduit: Material and Physical Properties

PVC and steel conduits are made from very different materials, and those differences shape how each performs in the field—from installation and safety to how they age over time.

Interestingly, despite their material contrast, both PVC and steel conduits come in two main types:

Rigid conduit, used for fixed, straight runs where protection and stability are essential;

Flexible conduit, used in areas that require bending around corners, movement, or vibration absorption.

PVC Flexible Conduit vs Steel Flexible Conduit

Let’s take a closer look at how these materials behave in real-world conditions.

PVC electrical conduit, or polyvinyl chloride conduit pipe, is a type of thermoplastic known for being lightweight, corrosion-resistant, and electrically non-conductive.

In terms of physical performance, PVC conduit pipe typically offers a tensile strength around 5,000–8,000 psi, and is heat-rated up to 90°C (194°F) or much higher for continuous use.

These values can vary by manufacturer and specific product formulation, so it’s always a good idea to consult the supplier or product datasheet for exact specifications when making a purchase.

However, it may become brittle in cold weather and soften when exposed to high heat.

Steel conduit is much stronger and more impact-resistant. Made from galvanized or stainless steel.

Steel conduit offers tensile strength between 30,000 and 60,000 psi, excellent durability in high-traffic areas, and far better heat tolerance than PVC—often functioning in environments exceeding 400–500°C, depending on the application and protective coatings.

However, it’s heavier, conductive, and may corrode if not properly protected.

UL, IEC, AS/ NZS and CSA provide specific testing and classification methods, they all aim to ensure conduits meet core performance needs—mechanical strength, insulation, fire safety, and long-term reliability.

يكتب Standards
قناة جامدة UL 651 STANDARD FOR SAFETY Schedule 40, 80, Type EB and A Rigid PVC Conduit and Fittings

IEC 61386-21 Conduit systems for cable management -Part 21: Particular requirements-Rigid conduit systems

AS/NZS 2053.2 Conduits and fittings for electrical installations Part 2: Rigid plain conduits and fittings of insulating material

AS/NZS 2053.3 Conduits and fittings for electrical installations Part 3: Rigid plain conduits andfittings of fibre-reinforced concrete material

AS/NZS 2053.7 Conduits and fittings for electrical installations Part 7: Rigid metal conduits and fittings

CSA C22.2 No. 45.1:22 Electrical rigid metal conduit-Steel

CSA C22.2 No. 211.2-06 (R2021)  Rigid PVC(unplasticized) conduit
قناة مرنة UL 1653 STANDARD FOR SAFETY Electrical Nonmetallic Tubing

IEC 61386-23 Conduit systems for cable management-Part 23: Particular requirements-Flexible conduit systems

AS/NZS 2053.4 Conduits and fittings for electrical installations Part 4:Flexible plain conduits and fittings of insulating material

AS/NZS 2053.8 Conduits and fittings for electrical installations Part 8:Flexible conduits and fittings of metal or composite material

CSA C22.2 No. 227.1 Electrical Nonmetallic Tubing

3. Installation and Handling of PVC Conduit and Steel Conduit

When it comes to installation, the differences between PVC and steel conduit become immediately obvious—especially to anyone who’s actually had to run several hundred feet of it on-site.

PVC conduit is often favored on job sites for one simple reason: it’s easy to work with. It’s light enough for one person to carry several sticks at once, and can be cut with a simple handsaw or even a fine-toothed blade. There’s no need for threading equipment or heavy-duty tools—just a clean cut and a deburring tool to smooth the edge.

Joining conduits and installing fittings for corner turns is also simple.

Most rigid PVC conduits use a solvent welding process: apply primer and cement, push the fittings together, and you’re done. It chemically bonds in a few minutes and sets quickly.

For flexible PVC, connectors usually snap or screw into place with a compression or locking ring—no heat, no glue.

Some types of PVC conduit can be bend with a heat gun or bending heater. With the right technique, it’s possible to make smooth bends around corners without special fittings.

In short: PVC is lightweight, requires minimal tooling, and installs fast.

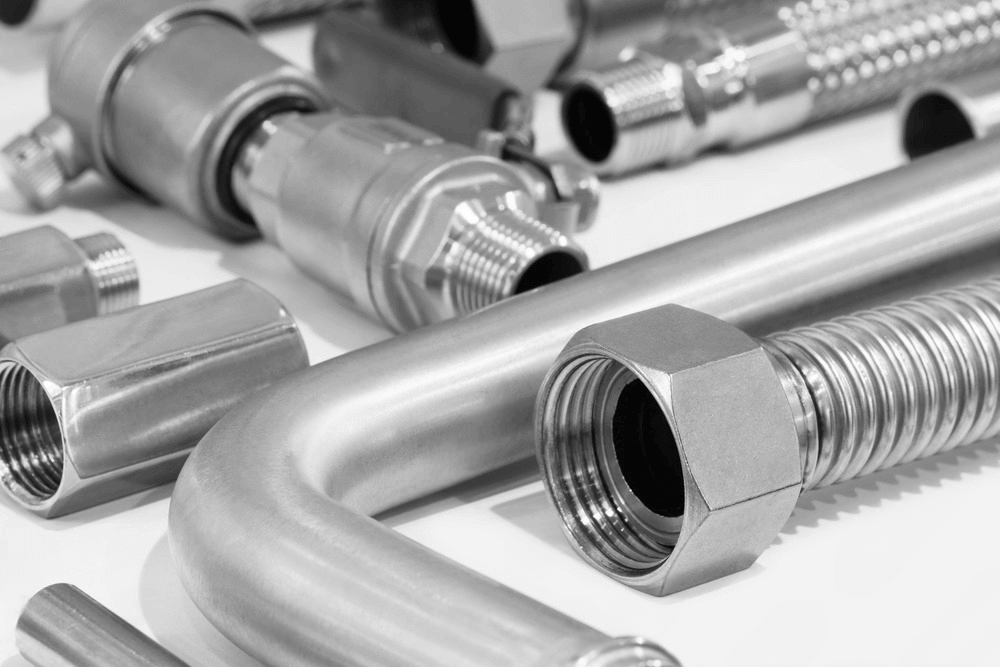

PVC Conduit Fittings vs Steel Conduit Fittings

Steel conduit installation is a different experience entirely. It’s heavier, tougher—and more demanding, both in terms of tools and physical labor.

There are usually three types of steel conduit: RMC, IMC, and EMT.

EMT is thinner and lighter, so in some classifications, it’s not considered a “true” rigid conduit.

Compared to PVC conduit, installing steel conduit like RMC or IMC is more labor-intensive. It typically requires cutting with a pipe cutter or hacksaw, threading the ends with manual or powered tools, and using thread sealant, bushings, or locknuts for secure connections.

If the metal-to-metal connection isn’t solid, a bonding jumper (a wire) is added to keep the system electrically continuous.

Bending steel conduit takes more effort—mechanical or hydraulic benders are often needed, and larger sizes may require powered equipment.

EMT, though lighter, still demands skill and force to bend with a hand bender.

Steel conduits do offer unmatched strength and protection, but from a labor standpoint, they take more time, more tools, and more training to install correctly.

4. Cost Analysis of PVC Conduit and Steel Electrical Conduit

When budgeting for an electrical conduit installation, material cost is one of the most visible expenses.

There are several other factors that can influence the total cost of a conduit system, including transportation, labor, installation accessories, and long-term maintenance.

💵 Material Price (Reference Only)

We searched a range of commercial sources to get a sense of typical market prices for both PVC and steel conduits.

Conduit Type مقاس Approx. Price per Foot
PVC Schedule 40 1/2 بوصة ~$0.51
PVC Schedule 40 4 بوصة ~$3.73
Rigid Steel Conduit 3/4 inch ~$2.80
Rigid Steel Conduit 4 بوصة ~$97.60 (bulk retail)

💡 Note: Actual prices can vary depending on supplier, product quality, manufacturing process, and even region. They may fluctuate due to material costs, inventory levels, or supplier pricing models. Always confirm with the supplier at the time of purchase.

🚛 Transportation Costs

PVC conduits are significantly lighter in weight, which means lower shipping costs, especially for large-volume orders or remote site deliveries.
Steel conduits, being heavier and bulkier, typically cost more to transport and may require special handling.

Cost Analysis of PVC Conduit and Steel Electrical Conduit

🛠 Labor and Handling

Labor is another major cost driver. PVC conduits are easier to cut, join, and bend using basic hand tools. This speeds up installation and reduces labor hours—especially helpful on large-scale or fast-track projects.

Steel conduit is harder to work with compared to other types. It needs to be threaded, bent, and properly grounded. It may need specialized tools and more skilled workers to install it, so it typically takes longer to complete the job.

⏱ One case study showed that installing PVC can be up to 30–40% faster than steel in indoor commercial applications.

🔩 Accessories and Tools

Each conduit system comes with its own set of fittings and accessories. The cost of these accessories—both in money and time—should be factored into your total budget.

🧰 Long-Term Maintenance and Repair

PVC is resistant to rust and chemical corrosion, which reduces the need for protective coatings or replacements. However, it may degrade under UV exposure or extreme heat over time.

Therefore, we recommend using solar conduit for outdoor applications under direct sunlight.

If you are interested in solar conduit, you can read this post كل ما تحتاج لمعرفته حول القناة الشمسية.

And in the other hand, steel conduit pipe offers long-term strength, but may require anti-corrosion treatment, especially in humid or coastal environments, adding to upkeep costs.

5. الخاتمة

Choosing between PVC and steel conduit depends on many factors — from material properties and installation ease to cost, environmental conditions, and safety requirements.

There’s no one-size-fits-all answer to which conduit is better. By looking at all the factors—material, cost, installation, and environment—the best choice is always the one that fits your specific project needs.

PVC offers lightweight, corrosion-resistant, and cost-effective solutions ideal for many applications, while steel provides superior strength and fire resistance where mechanical protection is critical.

مورد أنابيب PVC Ctube

في كتوب, we supply a wide range of PVC conduits, including both قناة جامدة و قناة مرنة types, all certified to meet industry standards such as UL, CSA, and others.

Whether your project demands durability, flexibility, or compliance, our products are designed to deliver reliable performance.

Thank you for reading! We wish your electrical projects great success.

If you’re interested in our conduits, feel free to contact us anytime.



PVC Conduit vs Steel Conduit: Key Differences and Which One to Choose اقرأ أكثر "

انتقل إلى أعلى

اطلب اقتباس

إملأ النموذج أدناه أو راسلنا على البريد الإلكتروني [email protected]

أدخل تفاصيل المنتج (مثل الطراز والحجم والكمية وما إلى ذلك) والمتطلبات المحددة الأخرى للحصول على عرض أسعار دقيق.
