Que signifie EMT en électricité ? Guide complet des tubes métalliques électriques

1. Introduction

Lors de travaux sur des systèmes électriques, le choix du type de conduit approprié est essentiel pour garantir la sécurité, la durabilité et la conformité aux normes de construction. L'une des options les plus couramment utilisées par les électriciens aujourd'hui est le conduit EMT (Electrical Metallic Tubing).

Le conduit EMT est reconnu pour sa légèreté, sa robustesse et sa facilité de mise en œuvre. Il est largement utilisé dans les projets de câblage résidentiels, commerciaux et industriels légers et permet une installation électrique propre et organisée.

Dans cet article, nous aborderons tout ce que vous devez savoir sur les conduits EMT : leur définition, leurs applications, leur installation, ainsi que leurs avantages et leurs limites. Nous répondrons également aux questions les plus fréquentes.

À la fin de cet article, vous comprendrez clairement pourquoi les conduits EMT sont l'une des solutions incontournables pour les systèmes de conduits électriques modernes.

2. Qu'est-ce qu'un conduit EMT ?

2.1 Définition et signification du tuyau EMT

EMT signifie Electrical Metallic Tubing (tube métallique électrique), souvent appelé conduit à paroi mince en raison de son épaisseur de paroi plus faible que celle d'autres conduits métalliques comme l'IMC (conduit métallique intermédiaire) et le RMC (conduit métallique rigide).
L'EMT est un type de conduit rigide non fileté, conçu pour être assemblé à l'aide de raccords spéciaux tels que des manchons et des connecteurs.

Malgré sa rigidité, le conduit EMT est plus flexible que les autres conduits métalliques et peut être plié avec les outils appropriés, ce qui facilite son installation dans des espaces restreints ou complexes.

Du fait de ses parois plus fines et de sa flexibilité, il n'est parfois pas classé comme ‘ conduit métallique rigide ’ selon certains codes.

2.2 Matériaux et construction des conduits EMT

La plupart des conduits EMT sont fabriqués en aluminium et en acier inoxydable, ce qui contribue à les protéger contre la corrosion et les dommages physiques.

Le tube possède une surface intérieure lisse, ce qui facilite le passage des fils et réduit l'usure de l'isolant.

Il est important de noter que les conduits EMT ne sont généralement pas filetés. Contrairement aux conduits métalliques rigides RMC ou IMC, qui nécessitent des filetages et des connecteurs spéciaux, les conduits EMT se raccordent à l'aide de vis de blocage ou de raccords à compression. Cela simplifie et accélère l'installation, notamment dans les espaces restreints.

2.3 Tailles courantes des conduits EMT : dimensions et poids

Les conduits EMT sont disponibles dans une variété de tailles standard pour s'adapter à différentes installations électriques. La taille indiquée correspond à la dimension nominale du tube, et non à son diamètre extérieur réel. Voici les exigences dimensionnelles, telles que la longueur, les dimensions et le poids, conformément à la norme UL 797.

La longueur des tubes métalliques électriques ne doit pas dépasser celle indiquée dans le tableau ci-dessus.

Le diamètre extérieur et le poids des tubes finis doivent être conformes aux limites indiquées dans le tableau ci-dessus.

Les tubes EMT sont disponibles dans des tailles allant de 1/2 pouce à 4 pouces ou plus, selon les exigences du projet.

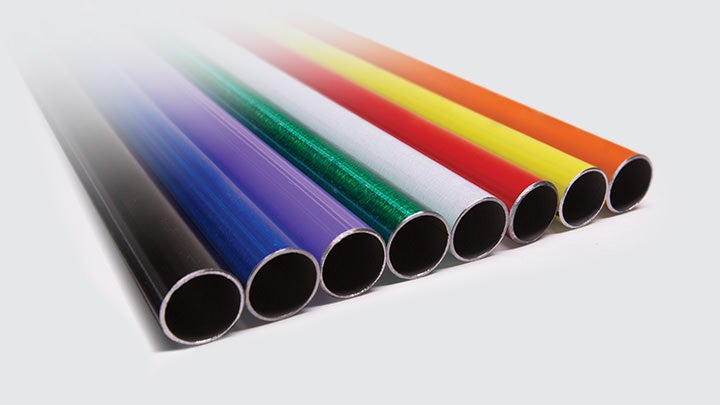

2.4 Couleurs des tubes métalliques électriques

Le tube métallique électrique (EMT) est le plus souvent disponible dans une finition métallique naturelle, mais il peut également être trouvé dans une gamme de couleurs pour des applications spécifiques.

La couleur des conduits EMT peut servir divers objectifs, tels que l'amélioration de la durabilité, l'attrait esthétique ou l'identification des différents systèmes électriques.

Finition métallisée/argentée (naturelle) : Les conduits EMT en acier galvanisé et en aluminium sont généralement disponibles dans cette couleur métallisée naturelle. Ils sont couramment utilisés dans les installations résidentielles et commerciales.

Gris : Les conduits EMT gris sont généralement en aluminium ou en acier revêtu, offrant à la fois une résistance à la corrosion et un aspect neutre.

Noir : Le tube EMT noir est souvent utilisé en extérieur. Cette couleur offre également une protection UV, ce qui le rend adapté aux zones fortement exposées au soleil.

Dans certains cas, les EMT peuvent être disponibles dans des couleurs personnalisées comme le rouge, le bleu ou le blanc.

Voici le tableau des couleurs des conduits EMT et de leurs applications :

✅ Remarque : Ces codes de couleur sont largement utilisés en Amérique du Nord, mais les normes régionales et les exigences des projets peuvent varier. Consultez toujours votre autorité locale compétente en électricité avant de spécifier des conduits EMT de couleur pour l’identification du système.

2.5 Avantages et inconvénients des conduits EMT

Les tubes métalliques électriques (EMT) sont un choix populaire dans les applications commerciales et industrielles légères en raison de leur rapport coût-efficacité et de leur facilité d'installation. Cependant, comme tout matériau, ils présentent des avantages et des inconvénients.

2.5.1 Avantages des conduits EMT

Ignifugé

Fabriqué en métal, le conduit EMT est incombustible et n'émet pas de fumées toxiques en cas d'incendie. C'est pourquoi il est privilégié dans les bâtiments où la sécurité incendie est primordiale.

Léger et facile à installer

L'un des principaux avantages des conduits EMT est leur légèreté par rapport aux conduits métalliques rigides (RMC), ce qui facilite leur découpe et leur cintrage sur site. Cela simplifie l'installation et contribue à réduire le temps de main-d'œuvre et les coûts.

Relativement rentable

Certains pourraient se demander “ pourquoi les conduits EMT sont-ils si chers ? ”, mais ils sont en réalité plus abordables que des alternatives plus robustes comme les conduits IMC ou RMC. Leurs coûts de matériaux et de transport réduits en font une option économique parmi les conduits métalliques.

2.5.2 Inconvénients des conduits EMT

Protection mécanique limitée

Comparé à des conduits plus épais comme l'IMC ou le RMC, l'EMT offre une résistance aux chocs moindre. Il n'est pas idéal pour les zones à forte présence de machines lourdes ou lorsque le conduit est susceptible de subir des dommages physiques. Son utilisation est optimale lorsqu'une protection mécanique importante n'est pas requise.

Ne convient pas aux environnements difficiles ou souterrains

Les conduits EMT ne sont pas conçus pour une utilisation souterraine, sauf s'ils sont enrobés de béton ou protégés d'une autre manière. De même, leur utilisation en extérieur (surtout exposés aux intempéries) est déconseillée sans traitement anticorrosion approprié.

3. Utilisation des conduits EMT : Où et quand utiliser les tubes métalliques électriques

Maintenant que nous avons exploré les caractéristiques de base, les avantages et les limites des tubes métalliques électriques (EMT), vous vous demandez peut-être : à quoi servent les conduits EMT dans les projets concrets ? Et où sont-ils le plus souvent utilisés ?

Explorons les applications pratiques et les scénarios idéaux pour les techniciens ambulanciers paramédicaux (TAP).

3.1 Quand utiliser un conduit EMT

Vous avez besoin d'une protection physique de base pour les câbles, sans qu'il soit nécessaire d'utiliser un blindage renforcé.

Le conduit sera installé dans des endroits secs, à l'intérieur ou dans des environnements tempérés.

Vous souhaitez réduire le temps d'installation ? Les conduits EMT sont faciles à couper et à cintrer.

Vous travaillez sur des projets commerciaux ou industriels légers

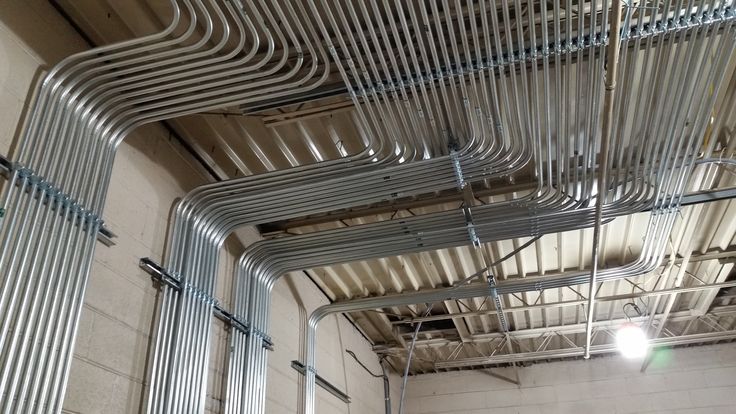

3.2 Où utilise-t-on les conduits EMT ? Application spécifique

🏠 Usages résidentiels

Dans les installations électriques résidentielles, les conduits EMT servent à protéger les câbles exposés dans les zones intérieures, comme les sous-sols, les garages et les buanderies. Ils sont particulièrement utiles lorsqu'il est nécessaire d'obtenir un câblage propre et organisé, tout en bénéficiant d'une certaine protection mécanique.

🏢 Immeubles commerciaux et de bureaux

Le conduit EMT est largement utilisé dans les espaces commerciaux tels que les bureaux, les écoles et les magasins. Ces environnements ne nécessitent généralement pas de conduits robustes, mais ils bénéficient de l'aspect soigné, de la facilité d'installation et de la conformité aux normes du conduit EMT.

🏭 Environnement industriel léger

Dans certains environnements industriels légers ou entrepôts, les conduits EMT permettent d'organiser et de protéger le câblage le long des murs et des plafonds. Toutefois, leur utilisation est déconseillée dans les zones à haut risque de chocs ou d'exposition à des produits chimiques, où des alternatives plus robustes comme les conduits en béton armé ou revêtus de PVC seraient plus appropriées.

3.3 Comparaison des types de conduits électriques : EMT, IMC et RMC

Le tube EMT est le plus fin des trois. Il est beaucoup plus léger et plus facile à manipuler sur chantier.

L'IMC possède une paroi plus épaisse que l'EMT, offrant une meilleure protection mécanique tout en étant plus léger que le RMC.

Le RMC est le plus lourd et le plus épais, offrant une protection maximale dans les environnements difficiles.

4. Conseils d'installation des tubes métalliques électriques

L'installation de conduits EMT (tubes métalliques électriques) requiert des techniques appropriées afin de garantir la sécurité et la conformité aux normes. Vous trouverez ci-dessous des conseils pratiques pour la coupe, le cintrage, le raccordement et l'épissure des conduits EMT lors de leur installation.

4.1 Comment couper et plier un tube EMT

Pour couper un conduit EMT, vous pouvez utiliser un coupe-tube pour une coupe nette et lisse ou une scie à métaux pour un travail plus rapide. Après la coupe, ébavurez toujours les bords pour éviter d'endommager l'isolation des fils. Nous vous proposons ici… guide de coupe.

Pour cintrer les conduits EMT, la méthode la plus simple et la plus précise consiste à utiliser une cintreuse de conduits.

Cependant, si vous ne possédez pas de cintreuse, il est possible de cintrer les tubes EMT manuellement :

• Fixez une extrémité du conduit.
• Appliquez une pression constante pour courber progressivement le tube autour d'un objet rond (comme un tuyau ou un cylindre robuste).
• Veillez à éviter les coudes ou l'aplatissement du conduit.

Exigences de pliage (conformément aux normes NEC 358.24 et 358.26)

• Les coudes doivent être effectués sans endommager le tube ni réduire son diamètre intérieur.
• Il n'est pas permis de dépasser 360 degrés de courbure totale (par exemple, quatre coudes à 90°) entre les points de traction.
• Le rayon de courbure minimal doit être conforme aux tableaux du NEC (par exemple, chapitre 9, tableau 2).

4.2 Raccords et connecteurs : Connexion, fixation et support

Pour raccorder des longueurs de conduit ou connecter des conduits EMT à des boîtes électriques, vous aurez besoin de raccords tels que :

Raccordements EMT – utilisé pour raccorder deux sections droites de conduit EMT.

pince de fixation EMT – utilisé pour maintenir fermement en place les conduits EMT, empêchant tout mouvement ou déplacement.

• Le conduit EMT doit être solidement fixé à moins de 900 mm (3 pieds) de chaque boîte de sortie, boîte de jonction, boîte d'appareil, armoire ou point similaire.
• Les techniciens ambulanciers doivent également être assistés tous les 3 mètres (10 pieds) ou moins.
• Exception : Une fixation sécurisée jusqu'à 1,5 m (5 pieds) est autorisée lorsque les éléments structuraux ne permettent pas une fixation à moins de 90 cm (3 pieds).

Connecteurs EMT – utilisé pour raccorder les conduits aux boîtiers, comme les boîtes électriques.

4.3 Utilisation de l'épissure et du raccordement des tuyaux EMT

Selon le Code national de l'électricité (NEC), lors de l'utilisation de conduits de type EMT, les épissures et les dérivations doivent être effectuées uniquement dans des boîtes ou des coffrets accessibles. Cela signifie que chaque fois que vous raccordez ou dérivez des conducteurs à l'intérieur d'un conduit EMT, vous devez utiliser une boîte électrique homologuée, telle qu'une boîte de jonction ou une boîte de dispositif. Les épissures à l'air libre sont interdites.

De plus, les méthodes d'épissage doivent être conformes aux normes applicables en matière de connexions électriques sécurisées — cela inclut souvent l'utilisation de connecteurs de fils à visser, de connecteurs à insertion ou de cosses mécaniques en fonction de la taille du fil et de l'application.

Vérifiez toujours le code local et l'article du NEC pour garantir la conformité lors des opérations d'épissure et de dérivation.

5. Conclusion

Dans cet article, nous avons exploré la définition, les avantages, les inconvénients et les applications courantes des tubes métalliques électriques (EMT). Nous espérons que ces informations vous seront utiles.

Le conduit EMT est largement utilisé dans les installations électriques en raison de sa légèreté, de sa résistance à la corrosion et de sa facilité d'installation.

Le choix approprié du conduit doit reposer sur une évaluation complète des besoins spécifiques du projet, notamment le budget, les conditions environnementales et les exigences futures en matière de maintenance.

Bien que le conduit EMT soit un excellent choix pour de nombreuses applications, il présente certaines limites. Par exemple, il peut ne pas offrir la résistance requise dans certains environnements soumis à de fortes contraintes, ni résister efficacement à la corrosion chimique dans des conditions extrêmes.

C’est là qu’intervient le conduit en PVC. Ce dernier offre une protection supérieure contre la corrosion chimique. De plus, contrairement aux tubes EMT, il résiste à l’humidité et aux UV, ce qui en fait une solution idéale pour les installations électriques intérieures et extérieures.

À Ctube, Nous proposons une gamme de conduits en PVC de haute qualité, conçus pour répondre à divers besoins électriques. Que vous travailliez avec conduit rigide, un conduit flexible, ou des conduits spécialisés comme sconduit en UPVC or Conduit LSZH, ou des types de conduits rigides spéciaux tels que SCH 40, SCH 80, Que ce soit pour les séries DB ou EB, nous pouvons répondre à vos besoins.

Nos produits sont soumis à des tests rigoureux afin de garantir qu'ils répondent aux normes les plus élevées, offrant ainsi fiabilité et tranquillité d'esprit pour vos installations électriques.

Pour tout projet, contactez-nous !

Nous abordons également ci-dessous quelques questions fréquemment posées concernant cet article.

FAQ

1. Que signifie « conduit EMT » ?

Tube métallique électrique (EMT). Un conduit à paroi mince non fileté de section circulaire conçu pour la protection physique et le cheminement des conducteurs et des câbles et pour être utilisé comme conducteur de mise à la terre des équipements lorsqu'il est installé à l'aide de raccords appropriés.

2. Les conduits EMT rouillent-ils ?

Oui, les tubes EMT peuvent rouiller s'ils ne sont pas correctement protégés. Ils sont généralement galvanisés pour résister à la corrosion, mais dans des environnements humides, mouillés ou exposés à des produits chimiques, le revêtement peut finir par se dégrader. C'est pourquoi l'utilisation prolongée des tubes EMT en extérieur sans protection supplémentaire est déconseillée.

3. Peut-on utiliser des conduits EMT sous terre ?

Pas directement. Les conduits EMT ne sont pas conçus pour les applications souterraines, sauf s'ils sont enrobés de béton ou protégés d'une autre manière.

Selon la norme UL 797, les tubes métalliques électriques en aluminium et en acier inoxydable ne nécessitent pas de revêtement protecteur.

L'utilisation de tubes EMT est généralement déconseillée pour les applications souterraines ou extérieures en raison de leurs parois minces et de leur sensibilité à la rouille.

Dans ce secteur, on préfère généralement utiliser des conduits plus durables et résistants à la corrosion, comme le PVC ou le RMC, pour ces applications afin de garantir une protection durable du câblage.

Par exemple, Les tubes métalliques électriques en aluminium destinés à être utilisés dans le béton, à être enterrés directement ou à être utilisés dans des environnements extrêmement corrosifs doivent être munis d'un revêtement protecteur.

4. Peut-on utiliser un conduit EMT à l'extérieur ?

Oui, mais sous certaines conditions. Les conduits EMT peuvent être utilisés à l'extérieur s'ils sont correctement installés et revêtus d'un traitement anticorrosion.
Toutefois, il convient de le maintenir hors sol et à l'abri de l'humidité directe autant que possible.
Pour les emplacements extérieurs ou exposés, vérifiez les codes électriques locaux ou utilisez des conduits EMT avec des finitions résistantes à la corrosion.

5. Où les techniciens ambulanciers paramédicaux sont-ils autorisés et où ne le sont-ils pas ?

Les conduits EMT peuvent être utilisés pour des travaux apparents ou dissimulés, même dans des endroits humides ou mouillés.

L'EMT ne doit pas être utilisé dans des conditions où le patient est susceptible d'être gravement blessé.

6. Pourquoi utiliser des conduits EMT colorés ?

Identification facile du circuitRéduit la confusion dans les grands systèmes à circuits multiples.

Gain de temps: Facilite la maintenance, le dépannage et les inspections plus rapides.

Sécurité: Permet d'éviter toute déconnexion ou tout contact accidentel avec des systèmes critiques (par exemple, les alarmes incendie ou les lignes à haute tension).

Esthétique et conformité: Offre une apparence propre et professionnelle et peut être conforme aux normes architecturales ou de sécurité.

7. En quoi le conduit EMT diffère-t-il des autres types comme l'IMC ou le RMC ?

Le conduit EMT (Electrical Metallic Tubing) est plus léger et plus flexible, et le moins cher comparé aux conduits IMC (Intermediate Metal Conduit) et RMC (Rigid Metal Conduit).
