1 المقدمة

1.1 نظرة عامة على تركيبات الألياف الضوئية

تشكل تقنية الألياف الضوئية العمود الفقري للاتصالات الحديثة، حيث تتيح الإنترنت عالي السرعة والاتصالات السلكية واللاسلكية ونقل البيانات عبر مسافات شاسعة. توفر كابلات الألياف الضوئية نطاق ترددي استثنائي ومعدلات نقل بيانات أعلى وفقدان إشارة ضئيل مقارنة بكابلات النحاس التقليدية، مما يجعلها الخيار المفضل للبنية الأساسية في كل شيء بدءًا من النطاق العريض السكني إلى شبكات الاتصالات العالمية.

ومع ذلك، على الرغم من كفاءة ومتانة كابلات الألياف الضوئية، إلا أنها تظل عرضة للتلف المادي الناجم عن العوامل البيئية والتأثير الميكانيكي والتداخل. وهنا تتجلى أهمية حماية الأنابيب. تعمل الأنابيب كقنوات واقية تحتوي على كابلات الألياف الضوئية، وتحميها من التهديدات الخارجية مثل الرطوبة والحرارة المفرطة والضغط والتعرض للأشعة فوق البنفسجية. تضمن الأنابيب التشغيل الآمن والموثوق به لشبكات الألياف الضوئية، مما يقلل من خطر تدهور الإشارة والتلف المادي ووقت التوقف المكلف.

في تركيبات الألياف الضوئية، يعد اختيار الأنبوب المناسب أمرًا بالغ الأهمية بقدر أهمية الكابل نفسه. يجب أن يكون الأنبوب قويًا بما يكفي لتحمل المخاطر البيئية المحتملة، وتوفير سهولة التركيب، والسماح بالمرونة على المدى الطويل.

1.2 غرض الدليل

في هذا الدليل، سوف نستكشف الأنواع المختلفة من أنابيب الألياف الضوئية، وخصائصها المادية، وملاءمتها لبيئات التثبيت المختلفة. من خلال فهم الاحتياجات الفريدة لشبكة الألياف الضوئية الخاصة بك، يمكنك اتخاذ خيارات مستنيرة لا توفر الحماية الموثوقة فحسب، بل تعزز أيضًا الكفاءة الإجمالية لنظامك.

2. فهم قنوات الألياف الضوئية

2.1 ما هو أنبوب الألياف الضوئية؟

يُعد أنبوب الألياف الضوئية أنبوبًا أو قناة واقية مصممة لإيواء كابلات الألياف الضوئية وحمايتها أثناء التثبيت. تُصنع هذه الأنابيب من مواد مختلفة، وهي تحمي كابلات الألياف الضوئية الحساسة من التلف المادي والمخاطر البيئية والإجهاد الميكانيكي، والتي قد تؤدي بخلاف ذلك إلى تدهور الإشارة أو فقدان البيانات أو الإصلاحات المكلفة.

تأتي الأنابيب بأشكال وأحجام ومواد مختلفة اعتمادًا على الاحتياجات المحددة للتركيب، بما في ذلك الخيارات الصلبة والمرنة، ويمكن استخدامها في التطبيقات تحت الأرض وفوقها.

2.2 لماذا تعتبر حماية الأنابيب أمرًا بالغ الأهمية بالنسبة لكابلات الألياف الضوئية

تتميز كابلات الألياف الضوئية بحساسيتها الشديدة، فهي تتكون من ألياف زجاجية أو بلاستيكية هشة تحمل إشارات ضوئية لنقل البيانات. ورغم أن هذه الكابلات تقدم فوائد هائلة من حيث السرعة وعرض النطاق الترددي، إلا أنها معرضة للتلف بسبب مجموعة من العوامل البيئية والميكانيكية. وهذا يجعل حماية الأنابيب مكونًا حيويًا لأي تركيب للألياف الضوئية.

حماية الأضرار المادية:إن كابلات الألياف الضوئية حساسة، وحتى التلف المادي الطفيف - مثل الانحناء أو السحق أو السحب - يمكن أن يؤثر على أدائها أو يجعلها غير صالحة للاستخدام. تعمل حماية الأنابيب على حماية الكابلات من الإجهاد الميكانيكي الخارجي، مثل الصدمات العرضية أو الضغط الناتج عن أنشطة البناء أو السحق بواسطة أشياء ثقيلة أخرى.

حماية البيئة:قد تتعرض كابلات الألياف الضوئية لعوامل بيئية قاسية قد تؤدي إلى التآكل أو التدهور بمرور الوقت. على سبيل المثال، قد تتسبب المياه أو الرطوبة أو التغيرات الشديدة في درجات الحرارة في انتفاخ الألياف أو ثنيها أو فقدان قدرتها على النقل. توفر الأنابيب حاجزًا يساعد في منع تسرب الرطوبة وتقلبات درجات الحرارة من إتلاف الكابلات.

مقاومة الأشعة فوق البنفسجية والمواد الكيميائية:في التركيبات الخارجية، يمكن للأشعة فوق البنفسجية من الشمس أن تتسبب في تدهور كابلات الألياف الضوئية وفقدان فعاليتها بمرور الوقت. يمكن لبعض المواد، مثل أنابيب البولي فينيل كلوريد ذات الطلاء المقاوم للأشعة فوق البنفسجية، حماية الكابلات من الأشعة فوق البنفسجية الضارة. بالإضافة إلى ذلك، قد تعرض التركيبات الموجودة تحت الأرض أو الصناعية الكابلات لمواد كيميائية مختلفة، ويوفر الأنبوب المناسب طبقة واقية لمنع التلف الكيميائي للألياف.

تنظيم وتبسيط التثبيت:تخدم الأنابيب أيضًا غرضًا تنظيميًا. فهي تسمح بتوجيه الكابلات بشكل منظم وأنيق، وهو أمر ضروري في التركيبات واسعة النطاق. لا يعمل التنظيم المناسب على تحسين جماليات التركيبات فحسب، بل يبسط أيضًا استكشاف الأخطاء وإصلاحها والصيانة. كما يضمن سهولة الوصول إلى الكابلات لإجراء أي إصلاحات أو ترقيات ضرورية.

سهولة التوسع في المستقبل:غالبًا ما تخضع أنظمة الألياف الضوئية للتحديثات أو التوسعات مع زيادة المتطلبات التكنولوجية. توفر الأنابيب طريقة سهلة لتثبيت كابلات إضافية أو استبدال الكابلات التالفة دون تعطيل الشبكة بالكامل. وهذا يجعل حماية الأنابيب اعتبارًا رئيسيًا لتأمين شبكات الألياف الضوئية في المستقبل.

3. أنواع قنوات الألياف الضوئية

3.1 الأنابيب الصلبة مقابل الأنابيب المرنة

يعد اختيار النوع المناسب من الأنابيب أمرًا ضروريًا لضمان سلامة وأداء تركيب الألياف الضوئية لديك. هناك نوعان رئيسيان من الأنابيب: الصلبة والمرنة.

3.1.1 الأنابيب الصلبة

تُصنع الأنابيب الصلبة من مواد صلبة توفر مقاومة عالية للقوى الميكانيكية الخارجية. تُستخدم هذه الأنابيب عادةً في التركيبات التي تحتاج فيها الأنابيب إلى البقاء في وضع ثابت واحد ومقاومة التلف الناتج عن الصدمات أو الضغط أو الظروف الجوية القاسية. تشمل المواد الشائعة للأنابيب الصلبة خيارات معدنية مثل الفولاذ والألمنيوم والبولي فينيل كلوريد، وكلاهما يوفر حماية ممتازة لكابلات الألياف الضوئية.

مميزات الأنابيب الصلبة:

• متانة:يمكن أن تتحمل الأنابيب الصلبة الضرر المادي الناتج عن السحق والصدمات والتآكل.
• الحماية الآمنة:مثالي للتركيبات تحت الأرض أو الخارجية حيث قد تتعرض كابلات الألياف للتهديدات البيئية مثل ضغط الماء أو التربة.
• مقاومة الطقس:تم تصميم بعض الأنابيب الصلبة لمقاومة التدهور الناتج عن الأشعة فوق البنفسجية، مما يجعلها مناسبة للاستخدام في الهواء الطلق.

التطبيقات:

• تُستخدم في التركيبات تحت الأرض أو الخارجية حيث لا تكون هناك حاجة إلى تعديل القناة أو إعادة توجيهها.
• ضروري للمناطق ذات التأثير العالي مثل مواقع البناء أو المرافق الصناعية أو المباني التجارية حيث تكون هناك حاجة إلى حماية إضافية.

3.1.2 الأنابيب المرنة

تم تصميم الأنابيب المرنة المصنوعة من مواد مثل البولي فينيل كلوريد المرن أو المركبات الهجينة لتوفير التنوع. يمكن أن تنحني هذه الأنابيب بسهولة، مما يجعلها مناسبة للمساحات الضيقة أو المناطق التي قد يتغير فيها مسار التركيب بمرور الوقت. تميل الأنابيب المرنة أيضًا إلى أن تكون أخف وزنًا من الخيارات الصلبة، مما يجعلها أسهل في التركيب في المناطق ذات الوصول المحدود.

مميزات الأنابيب المرنة:

• سهولة التثبيت:تتيح المرونة إمكانية تثبيتها بسرعة وبإجراء عدد أقل من التعديلات.
• القدرة على التكيف:مثالي للمساحات التي قد تحتاج فيها الأنابيب إلى إعادة توجيهها أو تعديلها، مثل المعدات أو مراكز البيانات.
• خفيف الوزن:أسهل في التعامل والتثبيت مقارنة بالبدائل الصلبة.

التطبيقات:

• تُستخدم عادةً في البيئات التجارية أو المباني السكنية أو مراكز البيانات حيث يتم التثبيت في مساحة محصورة أو حيث قد تكون هناك حاجة إلى إعادة التوجيه بشكل متكرر.
• مناسب للاستخدام في الغرف الكهربائية أو المناطق ذات التخطيطات المتغيرة أو احتياجات التوسع المستقبلية.

3.2 خيارات المواد المستخدمة في قنوات الألياف الضوئية

تؤثر المادة المختارة لأنابيب الألياف الضوئية بشكل كبير على متانتها وأدائها وفعاليتها من حيث التكلفة. فيما يلي بعض المواد الأكثر شيوعًا المستخدمة في أنابيب الألياف الضوئية.

3.2.1 مواسير PVC

يُعد البولي فينيل كلوريد أحد أكثر المواد استخدامًا في صناعة أنابيب الألياف الضوئية نظرًا لتوازنه الممتاز بين التكلفة والمرونة والحماية. تتميز أنابيب البولي فينيل كلوريد بأنها خفيفة الوزن ومتينة وسهلة التركيب. كما أنها توفر الحماية من الرطوبة والتآكل وبعض المواد الكيميائية، مما يجعلها مناسبة للعديد من التطبيقات الداخلية والخارجية.

مميزات قنوات PVC:

• فعاله من حيث التكلفه:يعتبر البولي فينيل كلوريد (PVC) بشكل عام أكثر تكلفة من البدائل المعدنية مثل الفولاذ أو الألومنيوم.
• مقاومة التآكل:مقاوم للماء والعديد من المواد الكيميائية والتآكل، مما يجعله مثاليًا للتطبيقات تحت الأرض أو الخارجية.
• خفيف الوزن:أسهل في التعامل والتركيب مقارنة بالأنابيب المعدنية.

التطبيقات:

• مثالي للمنشآت السكنية والتجارية والصناعية حيث تعد سهولة التركيب والقدرة على تحمل التكاليف والحماية من البيئة من الاهتمامات الرئيسية.
• يستخدم عادة للتطبيقات الداخلية في البيئات الجافة أو المعتدلة، وكذلك للتطبيقات تحت الأرض حيث الرطوبة لا تشكل مصدر قلق.

3.2.2 الأنابيب الهجينة

تجمع الأنابيب الهجينة بين قوة المواد مثل الفولاذ أو الألومنيوم ومرونة البولي فينيل كلوريد، مما يخلق بنية هجينة توفر أفضل ما في العالمين. يوفر طلاء البولي فينيل كلوريد مقاومة للرطوبة، بينما يوفر القلب المعدني حماية ميكانيكية فائقة.

مميزات الأنابيب الهجينة:

• زيادة القوة:يوفر القلب المعدني حماية معززة ضد الصدمات المادية والسحق.
• المرونة والحماية:يضيف طلاء PVC المرونة والمقاومة للتآكل.
• التنوع: مناسب للتركيبات التي تتطلب المرونة والحماية من التأثيرات العالية.

التطبيقات:

• مثالي للبيئات التي تحتاج فيها كابلات الألياف الضوئية إلى المرونة والحماية الميكانيكية العالية، مثل البيئات الصناعية أو المواقع ذات التداخل المادي المتكرر أو التعرض الخارجي.
• يتم استخدامه في المناطق التي تتطلب أن تتحمل الأنابيب الانحناء أو الالتواء بشكل كبير مع الحفاظ على مستوى عالٍ من مقاومة الصدمات.

3.2.3 مواسير الألياف الزجاجية

الألياف الزجاجية مادة متينة ومقاومة للتآكل توفر حماية ممتازة لكابلات الألياف الضوئية، وخاصة في البيئات القاسية. يتم تصنيع أنابيب الألياف الزجاجية عن طريق لف خيوط من الألياف الزجاجية حول قلب من الراتينج، مما يخلق أنبوبًا خفيف الوزن ولكنه قوي.

مميزات قنوات الألياف الزجاجية:

• مقاومة التآكل والأشعة فوق البنفسجية:ممتاز للبيئات المعرضة للرطوبة أو المواد الكيميائية أو الظروف الجوية القاسية.
• تحمل درجات الحرارة العالية:مناسب للمناطق ذات الحرارة العالية أو درجات الحرارة المتقلبة.
• خفيفة الوزن وقوية:أسهل في التعامل من الأنابيب المعدنية مع توفير قوة مماثلة.

التطبيقات:

• مناسب تمامًا للمنشآت البحرية أو الكيميائية أو البحرية، بالإضافة إلى البيئات الصناعية حيث تتقلب درجات الحرارة.
• يستخدم للتطبيقات الخارجية وتحت الأرض حيث قد يحدث تغير في الرطوبة ودرجة الحرارة.

3.2.4 مواسير الفولاذ المقاوم للصدأ

توفر الأنابيب المصنوعة من الفولاذ المقاوم للصدأ حماية ميكانيكية رائعة وهي مثالية للبيئات التي تكون فيها الحماية من الصدمات العالية ضرورية. تقاوم هذه الأنابيب التآكل، وهي متينة للغاية، ويمكنها تحمل الأضرار المادية الشديدة، بما في ذلك السحق والتآكل والصدمات. كما يوفر الفولاذ المقاوم للصدأ مقاومة عالية لكل من تقلبات درجات الحرارة والتعرض البيئي.

مميزات مواسير الفولاذ المقاوم للصدأ:

• متانة فائقة:قوية بما يكفي لتحمل القوى ذات التأثير العالي والمخاطر البيئية.
• مقاومة التآكل:لا يتحلل عند تعرضه للمواد الكيميائية القاسية أو المياه المالحة أو البيئات المسببة للتآكل الأخرى.
• مقاوم النار:يتميز الفولاذ المقاوم للصدأ بنقطة انصهار عالية، مما يجعله فعالاً في التطبيقات المقاومة للحريق.

التطبيقات:

• يتم استخدامه على نطاق واسع في البيئات عالية الخطورة مثل مصانع التصنيع أو مواقع الحفر البحرية أو المناطق المعرضة للمواد الخطرة.
• مناسب للمناطق التي تتطلب حماية شديدة ضد الصدمات المادية، مثل أنظمة النقل أو مواقع البناء.

3.2.5 مجاري الكهرباء المضفرة

تعتبر الأنابيب الكهربائية المضفرة أغطية واقية شديدة المرونة مصممة لحماية الأسلاك والكابلات الكهربائية من التلف المادي والتآكل والمخاطر البيئية. وعادة ما تكون مصنوعة من مزيج من النوى البلاستيكية أو المعدنية والمواد المضفرة مثل الفولاذ أو البوليستر، وتوفر هذه الأنابيب متانة فائقة ومقاومة للتآكل. وتوفر الطبقة المضفرة الخارجية قوة إضافية، مما يجعلها مثالية للاستخدام في التطبيقات التي تتعرض فيها الكابلات للحركة المستمرة أو الاحتكاك أو الظروف القاسية. كما أن تنوعها، إلى جانب مقاومتها للتآكل والتقلبات الشديدة في درجات الحرارة، يجعلها الحل الأمثل لاحتياجات الأسلاك الصناعية والتجارية.

مميزات قنوات الألياف الزجاجية المضفرة:

• مقاومة الصدمات والتآكل:يوفر الجزء الخارجي المضفر حماية إضافية من التلف الميكانيكي.
• المرونة:يمكن أن ينحني القلب بسهولة، مما يجعله مناسبًا للتطبيقات التي تتطلب توجيهًا معقدًا أو تركيبًا مرنًا.
• الأداء في درجات الحرارة العالية:تتمتع الألياف الزجاجية المضفرة بالقدرة على تحمل درجات الحرارة العالية، مما يجعلها مثالية للبيئات الصناعية.

التطبيقات:

• مثالي للبيئات الصناعية والبناء حيث قد تتعرض كابلات الألياف الضوئية للصدمات أو التآكل.
• تُستخدم في التطبيقات الشاقة مثل صناعات السيارات والطيران والبيئة الصناعية ذات الحركة المرورية الكثيفة.

3.3 أنواع الأنابيب المتخصصة

بالنسبة للتركيبات التي تتطلب ميزات أداء إضافية أو تلبي احتياجات بيئية محددة، توفر قنوات الألياف الضوئية المتخصصة حلولاً مصممة خصيصًا.

3.3.1 قنوات الطاقة الشمسية المقاومة للأشعة فوق البنفسجية

قنوات الطاقة الشمسية المقاومة للأشعة فوق البنفسجية تم تصميم هذه الأنابيب خصيصًا لتحمل التعرض المطول للأشعة فوق البنفسجية من الشمس. وعادةً ما تكون هذه الأنابيب مصنوعة من مواد تم تصنيعها أو معالجتها لمقاومة التدهور الناتج عن الأشعة فوق البنفسجية، مما يضمن الحفاظ على سلامتها البنيوية ووظيفتها بمرور الوقت. وهذا أمر بالغ الأهمية للتركيبات الكهربائية الخارجية، وخاصة في أنظمة الطاقة الشمسية، حيث تتعرض الأنابيب لأشعة الشمس المباشرة لفترات طويلة.

التطبيقات:

• يستخدم على نطاق واسع في تركيبات الطاقة الشمسية، حيث تحتاج الأنابيب إلى حماية الأسلاك من أضرار الأشعة فوق البنفسجية أثناء التشغيل في الهواء الطلق، وغالبًا في المناطق المكشوفة.
• مثالي للتمديدات الكهربائية الخارجية في المناطق ذات التعرض العالي لأشعة الشمس، مثل أسطح المنازل ومواقف السيارات ومزارع الطاقة الشمسية.
• مناسب للاستخدام في البيئات السكنية والتجارية والصناعية، وخاصة في أنظمة الألواح الشمسية ومشاريع الطاقة المتجددة.
• ضروري في المناطق ذات المناخ المتطرف حيث تكون الأشعة فوق البنفسجية كثيفة ويمكن أن تؤدي إلى تدهور مواد الأنابيب القياسية، مما قد يؤدي إلى فشل مبكر أو مخاطر تتعلق بالسلامة.

3.3.2 مواسير خالية من الهالوجين ومنخفضة الدخان (LSHF)

أنابيب خالية من الهالوجين ومنخفضة الدخان (LSHF) تم تصميم هذه الأنابيب لمنع انبعاث غازات الهالوجين السامة أثناء الحريق. وتعتبر هذه الأنابيب مثالية للبيئات عالية الخطورة حيث تكون سلامة الأفراد والمعدات ذات أولوية. كما أنها تقلل من انبعاثات الدخان والغازات الخطرة، والتي قد تكون مميتة في حالة نشوب حريق.

مميزات قنوات LSHF:

• السلامة من الحرائق: لا تطلق هذه الأنابيب غازات سامة عند تعرضها للهب، مما يقلل من المخاطر الصحية أثناء الحريق.
• السلامة البيئية:كما أنها تشكل خيارًا أكثر أمانًا في المباني الخضراء والمنشآت الحساسة للبيئة.
• انبعاث دخان منخفض: مثالي للمناطق التي قد يعيق فيها الدخان الرؤية أو يخلق مخاطر أمان إضافية أثناء حالات الطوارئ.

التطبيقات:

• يتم استخدامه عادة في مراكز البيانات والمستشفيات والمطارات والبنية التحتية الحيوية الأخرى حيث تكون السلامة والمخاوف البيئية ذات أهمية قصوى.
• مثالي للمناطق ذات حركة المشاة الكثيفة أو البيئات التي قد يتسبب فيها الحريق في أضرار جسيمة للمعدات أو الأفراد.

4. العوامل التي يجب مراعاتها عند اختيار أنابيب الألياف الضوئية

4.1 الظروف البيئية

عند اختيار أنبوب الألياف الضوئية، فإن الظروف البيئية التي سيتم تركيبه فيها هي أحد أهم العوامل التي يجب مراعاتها. كابلات الألياف الضوئية حساسة لدرجات الحرارة العالية والرطوبة والتعرض للمواد الكيميائية القاسية، لذا يجب أن يكون الأنبوب المختار قادرًا على حمايتها بشكل مناسب.

درجات الحرارة القصوى:قد تتدهور كابلات الألياف الضوئية إذا تعرضت لدرجات حرارة تتجاوز حدودها المقدرة. بالنسبة للتركيبات في المناطق ذات الحرارة الشديدة أو البرودة الشديدة، من الضروري اختيار أنبوب يمكنه تحمل هذه التقلبات في درجات الحرارة دون المساس بأدائه. تعد الأنابيب المصنوعة من الألياف الزجاجية والفولاذ المقاوم للصدأ خيارات ممتازة في هذه الحالات، لأنها مقاومة لدرجات الحرارة القصوى وتحافظ على سلامتها البنيوية في مجموعة واسعة من الظروف.

الرطوبة والتعرض للمواد الكيميائية:في البيئات المعرضة للرطوبة أو الرطوبة أو التعرض للمواد الكيميائية (مثل المنشآت تحت الأرض أو المنشآت الصناعية أو البيئات البحرية)، يعد اختيار مادة الأنابيب المناسبة أمرًا بالغ الأهمية لحماية كابلات الألياف الضوئية. تشتهر الألياف الزجاجية والفولاذ المقاوم للصدأ بمقاومتهما للتآكل، مما يجعلها مثالية لمثل هذه التطبيقات. يمكن أن توفر الأنابيب المعدنية المطلية بالبولي فينيل كلوريد أيضًا طبقة إضافية من الحماية ضد التلف الكيميائي، مما يوفر المتانة مع الحفاظ على فعالية التكلفة.

4.2 متطلبات نصف قطر الانحناء

يعد نصف قطر الانحناء عاملاً بالغ الأهمية عند تركيب كابلات الألياف الضوئية. يمكن أن تتلف كابلات الألياف الضوئية إذا تم ثنيها بشكل حاد للغاية، مما يتسبب في حدوث مشكلات في الأداء مثل فقدان الإشارة أو حتى التلف المادي للألياف. لذلك، يجب أن يستوعب نوع الأنابيب المختارة نصف قطر الانحناء المطلوب للتركيب.

فهم نصف قطر الانحناء:لكل نوع من أنواع الأنابيب والكابلات الضوئية نصف قطر انحناء أدنى محدد، وهو أضيق انحناء يمكن أن ينحني به الكابل أو الأنبوب دون التسبب في حدوث ضرر. تتميز الأنابيب المرنة عمومًا بنصف قطر انحناء أصغر كثيرًا من الأنابيب الصلبة، مما يجعلها مناسبة للتطبيقات التي تتطلب انحناءات ضيقة. من ناحية أخرى، تكون الأنابيب الصلبة أكثر ملاءمة للتركيبات ذات المسارات الأطول والأكثر استقامة.

اعتبارات تحديد حجم وتخطيط الأنابيب:لضمان عدم تجاوز كابلات الألياف الضوئية لنصف قطر الانحناء الأدنى لها، فإن التخطيط الدقيق لتخطيط الأنابيب أمر ضروري. الأنابيب المرنة مثل بلاستيك البولي فينيل كلوريد أو المواد الهجينة هي خيارات ممتازة عندما يتضمن التركيب مساحات ضيقة أو مسارات معقدة. الأنابيب الصلبة، على الرغم من كونها أكثر متانة، قد لا تكون قابلة للتكيف مع التصميمات المعقدة حيث يتطلب الأمر ثنيًا متكررًا.

4.3 نسبة ملء القناة

تشير نسبة ملء القناة إلى مقدار المساحة التي تشغلها الكابلات داخل القناة، كنسبة مئوية من الحجم الداخلي الإجمالي للقناة. إنها عامل حاسم يجب مراعاته لأن الإفراط في ملء القناة يمكن أن يسبب ارتفاع درجة الحرارة وصعوبة تركيب الكابلات، وفي الحالات القصوى، تلف الكابلات.

أهمية نسبة الملء المناسبة:قد يؤدي الإفراط في ملء الأنابيب إلى العديد من المشكلات، بما في ذلك تدهور الكابل بسبب تراكم الحرارة المفرطة وصعوبة أثناء تركيب الكابلات أو ترقيتها في المستقبل. توصي معايير الصناعة عادةً بعدم احتلال الكابلات لأكثر من 40-50% من المساحة الداخلية للأنابيب للسماح بتدفق الهواء الكافي وسهولة الصيانة.

معايير الصناعة لنسب التعبئة:توفر منظمات المعايير، مثل الكود الكهربائي الوطني (NEC)، إرشادات حول نسب التعبئة المقبولة اعتمادًا على نوع الأنابيب المستخدمة. ويضمن اتباع هذه المعايير أن تعمل كابلات الألياف الضوئية على النحو الأمثل دون التعرض لخطر التلف بسبب الازدحام أو التهوية غير الكافية.

4.4 الحماية من الأضرار المادية

تعتبر كابلات الألياف الضوئية حساسة ويمكن أن تتلف بسهولة بسبب القوى الفيزيائية مثل السحق أو الثقب أو التآكل. ولمنع ذلك، يجب أن يوفر الأنبوب المختار الحماية الكافية ضد التأثيرات الميكانيكية الخارجية.

مقاومة التأثير:في البيئات التي تشهد حركة مرور كثيفة على الأقدام أو آلات صناعية أو صدمات مادية محتملة، من الضروري استخدام أنابيب يمكنها مقاومة السحق وأشكال أخرى من التلف. توفر الأنابيب المعدنية، مثل الفولاذ المجلفن أو الفولاذ المقاوم للصدأ، مقاومة فائقة للصدمات وغالبًا ما تُستخدم في البيئات التي تكون فيها الكابلات معرضة لخطر التلف المادي. توفر هذه المواد حاجزًا قويًا، مما يمنع أي ضغط خارجي من التأثير على سلامة كابلات الألياف الضوئية.

الأغطية والدروع الإضافية:في بعض التطبيقات، قد تكون هناك حاجة إلى تدابير حماية إضافية مثل الأغطية المقاومة للصدمات أو الأنابيب المحمية. توفر هذه الخيارات حماية إضافية في المناطق التي يكون فيها خطر التلف مرتفعًا بشكل خاص، مثل مناطق البناء أو أنظمة النقل أو المنشآت الخارجية.

4.5 مقاومة الأشعة فوق البنفسجية والمتانة

عند تركيب أنابيب الألياف الضوئية في الهواء الطلق أو في المناطق المعرضة لأشعة الشمس المباشرة، فإن مقاومة الأشعة فوق البنفسجية أمر ضروري. يمكن أن يؤدي التعرض المطول للأشعة فوق البنفسجية إلى تدهور بعض المواد، مما يؤدي إلى هشاشة الأنابيب وتشققها وفشلها بشكل عام.

مقاومة الأشعة فوق البنفسجية:يجب أن تكون الأنابيب المعرضة لأشعة الشمس مقاومة للأشعة فوق البنفسجية لمنع تدهور المواد. تُستخدم أنابيب PVC المزودة بحماية إضافية من الأشعة فوق البنفسجية بشكل شائع للتطبيقات الخارجية. كما تعد مواد PVC الهجينة التي تجمع بين مرونة PVC والمتانة الإضافية للمعدن خيارًا ممتازًا أيضًا عندما تكون مقاومة الأشعة فوق البنفسجية مطلوبة.

المتانة مع مرور الوقت:المتانة هي عامل مهم يجب مراعاته على المدى الطويل عند تركيب أي أنبوب. لا يجب أن يكون الأنبوب قادرًا على تحمل الظروف البيئية الأولية فحسب، بل يجب أن يعمل أيضًا بكفاءة على مدار سنوات عديدة. الألياف الزجاجية، والمعادن المطلية بالبولي فينيل كلوريد، والفولاذ المقاوم للصدأ هي بعض الخيارات الأكثر متانة لتركيبات الألياف الضوئية، حيث توفر حماية طويلة الأمد في البيئات الداخلية والخارجية.

5. مرجع المواصفات الرئيسية للقنوات لاختيار القنوات

عند اختيار مجرى الألياف الضوئية المناسب لمشروعك، من الضروري مراعاة مجموعة من المواصفات التي تضمن المتانة والسلامة والأداء على المدى الطويل.

5.1 تصنيف حماية الدخول (IP)

يحدد نظام تصنيف الحماية من التسرب (IP) مستوى الحماية التي يوفرها الأنبوب ضد تسلل المواد الصلبة (مثل الغبار) والسوائل (مثل الماء). وهو مهم بشكل خاص في البيئات التي قد يتعرض فيها الأنبوب لظروف قاسية، بما في ذلك المطر أو الرطوبة أو الغبار. يتكون تصنيف IP من رقمين: يشير الأول إلى الحماية ضد الأجسام الصلبة، ويشير الثاني إلى الحماية ضد السوائل.

الرقم الأول (الحماية الصلبة):يتراوح من 0 إلى 6، حيث يشير الرقم 0 إلى عدم وجود حماية بينما يشير الرقم 6 إلى الحماية الكاملة ضد دخول الغبار.

الرقم الثاني (حماية السائل):يتراوح من 0 إلى 9، حيث يشير الرقم 0 إلى عدم وجود حماية بينما يشير الرقم 9 إلى الحماية ضد نفاثات المياه ذات الضغط العالي ودرجة الحرارة العالية.

حماية من الماء والرطوبةبالنسبة لأنظمة الألياف الضوئية المستخدمة في الأماكن الخارجية أو تحت الأرض أو الصناعية، فإن اختيار قناة ذات تصنيف IP مناسب يساعد على حماية الكابلات من التلف الناتج عن دخول المياه، مما قد يؤدي إلى فقدان الإشارة أو فشل المعدات.

حماية من الغبار والحطام:في البيئات مثل مصانع التصنيع أو مواقع البناء أو المناطق الساحلية، يمكن أن يتراكم الغبار والحطام داخل الأنابيب، مما قد يؤدي إلى إتلاف الألياف. يضمن تصنيف IP العالي سلامة التركيب.

على سبيل المثال، تقدم Ctube مجموعة من المنتجات المصممة لتلبية تصنيف IP67 المقاوم للماء، مما يضمن الحماية من الغبار والغمر المؤقت في الماء. يعني تصنيف IP67 أن المنتج مقاوم للغبار (لا يمكن للغبار الدخول) ويمكن غمره في الماء حتى عمق متر واحد لمدة 30 دقيقة دون حدوث أي ضرر.

5.2 نطاق درجة الحرارة

يعد اختيار أنبوب يتمتع بمقاومة درجات الحرارة الصحيحة أمرًا بالغ الأهمية للحفاظ على أداء وسلامة كابلات الألياف الضوئية، وخاصة في البيئات التي تشهد تقلبات شديدة في درجات الحرارة. يشير نطاق درجة حرارة الأنبوب إلى أدنى وأعلى درجات الحرارة التي يمكن أن يعمل بها بأمان دون أن يصبح هشًا أو يفقد مرونته.

مقاومة درجات الحرارة الباردة:في المناخات الباردة أو المناطق المبردة، يجب أن تكون الأنابيب قادرة على تحمل درجات الحرارة المنخفضة دون أن تتشقق أو تصبح هشة. وتكون كابلات الألياف الضوئية وأنابيبها معرضة بشكل خاص للتلف في ظروف التجمد.

مقاومة الحرارة:في المناطق ذات الحرارة المرتفعة (مثل المنشآت الصناعية أو مراكز البيانات أو البيئات الخارجية المعرضة لأشعة الشمس المباشرة)، يجب أن يكون الأنبوب قادرًا على مقاومة التشوه أو التدهور عند التعرض لفترات طويلة لدرجات الحرارة المرتفعة.

حماية الكابل:يمكن أن تتسبب درجات الحرارة العالية في تمدد كابلات الألياف الضوئية أو انكماشها أو تلفها. يساعد الأنبوب الذي يمكنه تحمل البرودة الشديدة والحرارة الشديدة في ضمان طول عمر وأداء نظام الألياف الضوئية بالكامل.

الحفاظ على سلامة الإشارة:يمكن للحرارة الزائدة أن تتلف العازل المحيط بكابلات الألياف الضوئية، مما يؤدي إلى تدهور الإشارة. يضمن اختيار أنبوب يتمتع بمقاومة حرارية مناسبة نقلًا مستقرًا وحماية.

تتوفر أنابيب الألياف الضوئية بمواد مختلفة، ولكل منها نطاق درجة حرارة خاص بها. تتحمل أنابيب البولي فينيل كلوريد عادةً درجات حرارة تتراوح من -20 درجة مئوية إلى 60 درجة مئوية (-4 درجة فهرنهايت إلى 140 درجة فهرنهايت)، مما يجعلها مناسبة للبيئات المعتدلة. توفر أنابيب البولي فينيل كلوريد المرنة مرونة أكبر في درجات الحرارة، مع نطاق يتراوح من -30 درجة مئوية إلى 70 درجة مئوية (-22 درجة فهرنهايت إلى 158 درجة فهرنهايت)، مما يسمح لها بتحمل الظروف الباردة والساخنة. أنابيب الألياف الزجاجية هي الأكثر مقاومة لدرجات الحرارة، وقادرة على تحمل درجات حرارة قصوى تتراوح من -40 درجة مئوية إلى 120 درجة مئوية (-40 درجة فهرنهايت إلى 248 درجة فهرنهايت)، مما يجعلها مثالية للتطبيقات القاسية وعالية الحرارة.

نطاقات درجات الحرارة المذكورة أعلاه هي للإشارة العامة فقط ويجب التحقق منها مع المورد بالنسبة للمنتجات المحددة. على سبيل المثال، مواسير PVC من Ctube يتم تصنيفها لدرجات حرارة تتراوح بين -15 درجة مئوية و105 درجة مئوية (5 درجات فهرنهايت إلى 221 درجة فهرنهايت)، في حين أن منتجاتها الخالية من الهالوجين منخفضة الدخان يمكنها التعامل مع درجات حرارة تتراوح بين -45 درجة مئوية إلى 150 درجة مئوية (-49 درجة فهرنهايت إلى 302 درجة فهرنهايت).

5.3 معايير السلامة من الحرائق

يعد اختيار الأنابيب التي تلبي معايير السلامة من الحرائق أمرًا ضروريًا لتقليل مخاطر الحرائق وحماية الأفراد والمعدات. تضمن تصنيفات الحرائق أن مادة الأنابيب يمكنها تحمل التعرض للحريق أو الحرارة العالية، أو في بعض الحالات، منع انتشار اللهب.

NEC (الكود الكهربائي الوطني):تحدد اللجنة الوطنية للكهرباء معايير تركيب الأنظمة الكهربائية، بما في ذلك كابلات الألياف الضوئية. يجب أن تلتزم مواد التوصيل المتوافقة مع اللجنة الوطنية للكهرباء بمتطلبات محددة فيما يتعلق بمقاومة اللهب والحرائق لمنع انتشار اللهب في حالة نشوب حريق.

منخفض الدخان وخالٍ من الهالوجين (LSHF):بالنسبة للبيئات التي تشكل فيها سلامة الموظفين مصدر قلق، مثل المستشفيات أو المطارات أو مراكز البيانات، فإن الأنابيب ذات خصائص الدخان المنخفض والخالية من الهالوجين (LSHF) ضرورية. تعمل هذه الأنابيب على تقليل كمية الدخان والغازات السامة المنبعثة في حالة نشوب حريق، مما يقلل من المخاطر الصحية ويحسن أوقات الإخلاء.

RoHS (تقييد المواد الخطرة):تضمن شهادة RoHS خلو الأنابيب من المواد الخطرة، مثل الرصاص والزئبق والكادميوم وغيرها من المواد السامة. تُعد هذه الشهادة مهمة بشكل خاص في المنشآت الحساسة بيئيًا أو المناطق التي تكون فيها لوائح الصحة والسلامة صارمة.

مُدرج في قائمة UL:يشير إدراج UL إلى أن الأنابيب تم اختبارها بواسطة Underwriters Laboratories (UL) وتلبي معايير السلامة للاستخدام المقصود منها. تخضع الأنابيب المدرجة في قائمة UL لاختبارات صارمة لضمان أدائها، بما في ذلك مقاومتها للحريق ومقاومتها للصدمات والسلامة الكهربائية. توفر هذه الشهادة ضمانًا بأن المنتج آمن للاستخدام في تركيبات الألياف الضوئية.

CSA (جمعية المعايير الكندية):بالنسبة للتركيبات في كندا، تضمن شهادة CSA أن الأنابيب تلبي معايير السلامة والأداء.

علامة CE:بالنسبة للمنتجات المباعة في الاتحاد الأوروبي، تشير علامة CE إلى أن المنتج يتوافق مع لوائح الصحة والسلامة والبيئة في الاتحاد الأوروبي.

6. أنابيب الألياف الضوئية لتطبيقات محددة

تعد كابلات الألياف الضوئية ضرورية لأنظمة الاتصالات عالية السرعة، ويلعب نوع الأنابيب المستخدمة في تركيبها دورًا حاسمًا في ضمان الأداء الأمثل والسلامة والمتانة. تتطلب التطبيقات المختلفة، سواء تحت الأرض أو فوقها أو داخل المباني أو في بيئات متخصصة، حلول أنابيب محددة مصممة خصيصًا للظروف الفريدة التي تقدمها. فيما يلي، سوف نستكشف أفضل الممارسات وتوصيات الأنابيب لبيئات تركيب الألياف الضوئية المختلفة.

6.1 تركيبات الألياف الضوئية تحت الأرض

تتطلب تركيبات الألياف الضوئية تحت الأرض أنظمة توصيل قادرة على حماية الكابلات من العوامل البيئية مثل ضغط التربة والرطوبة والتعرض للمواد الكيميائية والأضرار الميكانيكية الناجمة عن الحفر أو الأنشطة الأخرى تحت الأرض. يضمن التوصيل الصحيح المتانة على المدى الطويل ويمنع تدهور الألياف أو فشلها.

قناة PVC الصلبة:يوفر حماية ممتازة ضد التلف المادي والتآكل، مما يجعله مثاليًا للاستخدام تحت الأرض حيث قد تشكل الرطوبة والضغط مشكلة. إنه خفيف الوزن ومقاوم للمواد الكيميائية الموجودة في التربة.

أنابيب البولي إيثيلين عالية الكثافة (HDPE):يستخدم هذا الأنبوب المرن والمتين بشكل شائع في التركيبات تحت الأرض نظرًا لمقاومته للصدمات والأشعة فوق البنفسجية ومرونته، مما يجعل تركيبه أسهل حول المنحنيات والعقبات. وهو مفيد بشكل خاص في التركيبات ذات الحفر الاتجاهي.

أنابيب الألياف الزجاجية:اختيار رائع للبيئات ذات التربة شديدة التآكل أو الظروف القاسية. فهو يوفر مقاومة للمواد الكيميائية ودرجات الحرارة المرتفعة، مما يضمن حماية كابلات الألياف الضوئية لفترات طويلة.

6.2 تركيبات الألياف الضوئية العلوية (الجوية)

تتطلب تركيبات الألياف الضوئية الجوية أنابيب قادرة على تحمل التعرض للعوامل الجوية، مثل الرياح والأشعة فوق البنفسجية وتقلبات درجات الحرارة. كما يجب أن تكون الأنابيب قادرة على تحمل وزن كابل الألياف الضوئية وضمان حمايته من التلف الخارجي.

أنابيب PVC المقاومة للأشعة فوق البنفسجية:غالبًا ما يتم استخدام الأنابيب البلاستيكية القياسية مع إضافات مقاومة للأشعة فوق البنفسجية في التركيبات الجوية لأنها قادرة على مقاومة التدهور الناجم عن التعرض لأشعة الشمس لفترات طويلة.

أنابيب فولاذية (مجلفنة أو غير قابلة للصدأ):تعتبر الأنابيب الفولاذية ممتازة للتركيبات الجوية نظرًا لمتانتها وقدرتها على تحمل الظروف الجوية القاسية، بما في ذلك الرياح العاتية والصدمات المادية. ويوفر الفولاذ المجلفن، على وجه الخصوص، حماية إضافية ضد التآكل.

أنابيب البوليمر المقوى بالألياف (FRP)توفر قنوات FRP توازنًا مثاليًا بين القوة وخفة الوزن ومقاومة العوامل البيئية، مما يجعلها مناسبة لتركيبات كابلات الألياف الضوئية الجوية.

6.3 تركيبات الألياف الضوئية داخل المباني

غالبًا ما تتم التركيبات داخل المباني داخل الجدران أو الأسقف أو الأنابيب التي تمتد على طول الأرضيات أو أسطح المباني التجارية أو الصناعية أو السكنية. تتطلب هذه التركيبات أنابيب سهلة التركيب ومرنة وتوفر حماية كافية ضد المخاطر الداخلية المحتملة مثل الحرائق أو الصدمات.

قناة مرنة:تُستخدم خيارات الأنابيب المرنة مثل أنابيب PVC المرنة أو أنابيب LSZH (الدخان المنخفض والهالوجين الخالي من الهالوجين) بشكل شائع في التركيبات داخل المباني نظرًا لمرونتها وسهولة تركيبها. الأنابيب المرنة مثالية للتوجيه حول الزوايا أو عبر المساحات الضيقة دون الحاجة إلى تركيبات إضافية.

قناة PVC الصلبة:في المناطق التي تتطلب حماية ميكانيكية إضافية، توفر قنوات PVC الصلبة حماية ممتازة من التلف المادي وتتمتع بمقاومة أعلى للسحق من البدائل المرنة.

الأنابيب المعدنية (EMT أو IMC):في بعض المباني التجارية أو الصناعية، يتم استخدام الأنابيب المعدنية مثل الأنابيب المعدنية الكهربائية (EMT) أو الأنابيب المعدنية المتوسطة (IMC) لتعزيز الحماية المادية، وخاصة في المناطق المعرضة للأضرار الميكانيكية أو مخاطر الحرائق.

7. أفضل الممارسات لتثبيت قنوات الألياف الضوئية

يعد التركيب الصحيح لقنوات الألياف الضوئية أمرًا بالغ الأهمية لضمان الأداء طويل الأمد والمتانة والسلامة لشبكة الألياف الضوئية الخاصة بك. فيما يلي أفضل الممارسات الرئيسية التي يجب اتباعها أثناء مراحل التخطيط والتركيب والصيانة لأنظمة قنوات الألياف الضوئية.

7.1 تخطيط مسار القناة

الخطوة الأولى في أي تركيب ناجح لقنوات الألياف الضوئية هي التخطيط الدقيق. يضمن تصميم المسار المناسب توجيه الكابلات بكفاءة، ويقلل من مخاطر التلف المادي، ويضمن الامتثال للمعايير التنظيمية.

إجراء مسح للموقع:قبل البدء، قم بإجراء مسح شامل للموقع لتقييم البيئة. حدد العوائق المحتملة مثل المرافق الموجودة تحت الأرض أو الأشجار أو المباني التي قد تؤثر على مسار الأنابيب. يساعد هذا المسح في تحديد المسار الأكثر كفاءة للتركيب.

ضع في اعتبارك إمكانية الوصول:تأكد من إمكانية الوصول بسهولة إلى مسار الأنابيب لإجراء أعمال الصيانة أو الإصلاحات أو الترقيات في المستقبل. وتجنب وضع الأنابيب في أماكن يصعب الوصول إليها، مثل خلف الجدران أو الأرضيات الدائمة.

السماح بالتوسع:قم بالتخطيط لمسار الموصل مع وضع التوسع المستقبلي في الاعتبار. قد تحتاج شبكات الألياف الضوئية إلى سعة إضافية مع زيادة الطلب، لذا فمن الحكمة ترك مساحة لإضافة المزيد من الكابلات أو الموصلات الاحتياطية عند الضرورة.

اتبع اللوائح:تأكد من أن مسار القناة الخاص بك يتوافق مع اللوائح المحلية والدولية، مثل NEC (القانون الكهربائي الوطني) للتركيبات الكهربائية وأي أكواد محددة للألياف الضوئية. تحكم هذه اللوائح مدى إمكانية مرور القناة وانحناءها والطرق المستخدمة لتأمين القناة وإغلاقها.

7.2 ضمان الحجم المناسب

يعد اختيار الحجم الصحيح لأنابيب الألياف الضوئية أمرًا بالغ الأهمية لحماية الكابلات والاستخدام الفعال للمساحة المتاحة. يضمن الحجم المناسب أن تتناسب الكابلات بسهولة داخل الأنابيب وأن هناك مساحة كافية للتوسعات المستقبلية المحتملة.

اتبع إرشادات ملء الأنابيب:يوصي قانون الكهرباء الوطني (NEC) بملء القناة بما لا يزيد عن 40% من سعتها الإجمالية لكابلات الألياف الضوئية. وهذا يسمح بمساحة لدوران الهواء، ويقلل من خطر تراكم الحرارة، ويسهل تركيب الكابلات المستقبلية.

حساب نوع الكابل والكمية:تختلف أحجام كابلات الألياف الضوئية، لذا من المهم مراعاة النوع المحدد من كابلات الألياف الضوئية المستخدمة، بما في ذلك قطرها وعدد الكابلات التي تخطط لتثبيتها. على سبيل المثال، تتطلب حزمة من كابلات الألياف الضوئية المتعددة أنبوبًا أكبر مقارنة بكابل واحد.

ضع في اعتبارك نصف قطر الانحناء:تتمتع كابلات الألياف الضوئية بنصف قطر انحناء محدود، ويجب أن يكون الأنبوب كبيرًا بما يكفي لاستيعاب الكابلات دون إجبارها على الانحناء بشكل ضيق. قد يؤدي تركيب أنبوب صغير جدًا إلى إجهاد الكابل، مما قد يؤدي إلى تدهور الأداء أو حتى إتلاف الكابلات. تأكد من أن الأنبوب يسمح بنصف قطر الانحناء الأدنى الذي حددته الشركة المصنعة.

7.3 نصائح التثبيت الشائعة

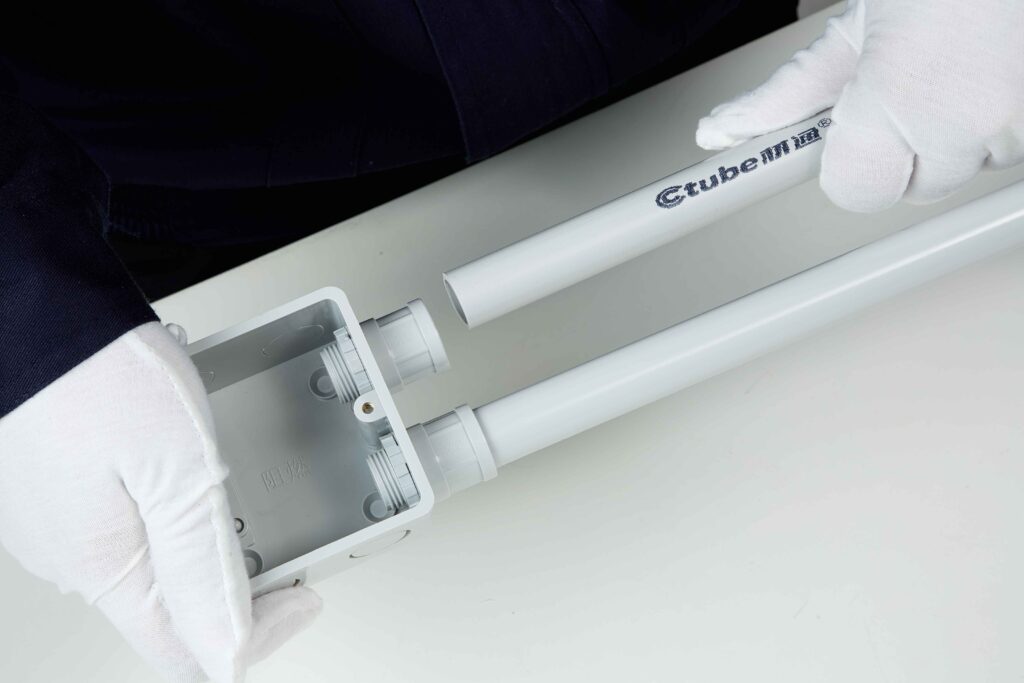

الختم والتوصيل الصحيح:عند توصيل أطوال متعددة من الأنابيب، من المهم استخدام الموصلات الصحيحة والتأكد من إحكام غلق المفاصل بشكل صحيح. قد يؤدي عدم إحكام غلق المفاصل بشكل صحيح إلى السماح للرطوبة والأوساخ والحطام الآخر بالدخول إلى الأنابيب، مما يؤدي إلى إتلاف كابلات الألياف الضوئية بمرور الوقت.

الاهتمام بدعم القناة:يجب دعم الأنابيب على فترات منتظمة لمنع الترهل وضمان بقائها مستقرة. استخدم حوامل الدعم والمشابك المناسبة وفقًا لإرشادات الشركة المصنعة للأنابيب. قد تتحرك الأنابيب غير المدعومة بمرور الوقت أو تتلف، مما يتسبب في حدوث مشكلات في تركيب الألياف الضوئية.

التأريض والترابط:يجب تأريض وربط أنابيب الألياف الضوئية، وخاصة الأنابيب المعدنية، بشكل صحيح لمنع التداخل الكهربائي أو المخاطر. قد يؤدي التأريض غير السليم إلى تدهور الإشارة أو حدوث مشكلات تتعلق بالسلامة. اتبع إجراءات التأريض وفقًا لمعايير الصناعة.

صيانة قنوات الألياف الضوئية:إن الصيانة الدورية لقنوات الألياف الضوئية ضرورية لضمان استمرار موثوقية الشبكة وفعاليتها بمرور الوقت. ابدأ بفحص القناة بشكل دوري بحثًا عن علامات التلف المادي، مثل الشقوق أو الخدوش أو التشوهات، والتي يمكن أن تعرض سلامتها للخطر. بالإضافة إلى ذلك، يمكن أن تتراكم الغبار والأوساخ والحطام داخل القناة، وخاصة في المناطق المعرضة للعوامل الجوية، مما قد يعيق أداء كابلات الألياف الضوئية.

استخدم طرق التنظيف المناسبة للحفاظ على الأنابيب خالية من أي عوائق. من المهم أيضًا التحقق من سلامة جميع أختام الأنابيب لمنع دخول الرطوبة، وخاصة في التركيبات الموجودة تحت الأرض أو في الهواء الطلق. في مثل هذه الحالات، ضع في اعتبارك استخدام حواجز الرطوبة أو الأنابيب المقاومة للماء لحماية النظام. سيساعد الاهتمام المنتظم بهذه العوامل في الحفاظ على فعالية الأنابيب وإطالة عمر شبكة الألياف الضوئية.

8. اعتبارات التكلفة

عند اختيار قنوات الألياف الضوئية، تعتبر التكلفة عاملاً حاسماً يؤثر على كل من التركيب الأولي والميزانية التشغيلية طويلة الأجل. يساعد الفهم الشامل للتكاليف المترتبة على ذلك في اتخاذ قرارات مستنيرة تحقق التوازن بين قيود الميزانية ومتطلبات الأداء والمتانة.

8.1 تكاليف التثبيت الأولية والصيانة والمتانة على المدى الطويل

تتضمن تكلفة التثبيت الأولية النفقات المرتبطة بشراء مواد الأنابيب، والعمالة اللازمة للتثبيت، وأي ملحقات أو موصلات ضرورية.

اختيار المواد:تختلف أسعار مواد الأنابيب المختلفة. على سبيل المثال، تكون أنابيب البولي فينيل كلوريد أرخص عمومًا من أنابيب الفولاذ المقاوم للصدأ أو أنظمة الأنابيب الهجينة. سيؤثر اختيار المادة بشكل مباشر على التكلفة الأولية.

حجم وطول القناة:إن الأنابيب ذات القطر الأكبر أو تلك التي يتم تركيبها على مسافات أطول من شأنها أن تزيد من تكاليف المواد. بالإضافة إلى ذلك، فإن مسارات التركيب الأكثر تعقيدًا والتي تتطلب الحفر أو الحفر أو التركيب الجوي من شأنها أن تزيد من تكاليف العمالة.

عمالة التركيب:تختلف تكاليف العمالة حسب تعقيد التركيب. على سبيل المثال، قد يتطلب تركيب أنابيب الألياف الضوئية في بيئة تحت الأرض عمليات تتطلب عمالة مكثفة مثل الحفر، والتي قد تكون أكثر تكلفة من التركيبات العلوية أو داخل المبنى.

قنوات متخصصة:إذا كان التثبيت يتطلب مواسير خاصة، مثل المواسير الخالية من الهالوجين منخفضة الدخان أو الخيارات المقاومة للتآكل للبيئات القاسية، فقد يؤدي هذا إلى زيادة التكاليف الأولية. غالبًا ما تكون هذه الأنواع من المواسير باهظة الثمن بسبب فوائدها الخاصة المتعلقة بالسلامة أو البيئة.

في حين أن التكاليف الأولية مهمة، فإن الصيانة طويلة الأجل ومتانة نظام الأنابيب قد تفوق في كثير من الأحيان الاستثمار الأولي. تشمل العوامل التي تؤثر على التكاليف طويلة الأجل ما يلي:

متانة المواد:تلعب مدة صلاحية مادة الأنابيب دورًا مهمًا في تقليل تكاليف الصيانة. إن نظام الأنابيب المتين الذي يقاوم التلف الناتج عن الصدمات المادية أو تسرب الرطوبة أو تقلبات درجات الحرارة سوف يتسبب في تكاليف أقل للإصلاح والاستبدال. قد يؤدي اختيار خيارات أقل تكلفة وأقل متانة إلى تكاليف أعلى على المدى الطويل بسبب الحاجة إلى الإصلاحات المتكررة أو استبدال النظام.

8.2 تدابير خفض التكاليف

على الرغم من أنه قد يبدو أن اختيار مواد التوصيل الأرخص هو دائمًا الخيار الأكثر فعالية من حيث التكلفة، إلا أن هناك العديد من الاستراتيجيات لتقليل التكاليف على المدى القصير دون التضحية بالأداء أو المتانة.

تحديد حجم الأنابيب الأمثل:يمكن أن يؤدي تحديد حجم الأنابيب بشكل صحيح لتجنب الإفراط في الملء أو نقص الحجم إلى توفير المال سواء على المواد أو على عملية التثبيت. يمكن أن تؤدي الأنابيب الكبيرة جدًا إلى إهدار تكاليف المواد، بينما قد تتطلب الأنابيب الصغيرة جدًا ترقيات أو إصلاحات مكلفة لاحقًا.

الأنابيب والملحقات الجاهزة:في بعض الحالات، قد يؤدي اختيار أنظمة الأنابيب الجاهزة إلى خفض تكاليف العمالة ووقت التركيب. يمكن أن تقلل الموصلات والمرفقات والتجهيزات الجاهزة من الحاجة إلى التصنيع المخصص، مما يؤدي إلى تركيب أسرع وأرخص.

تجميع الكابلات:إن تركيب كابلات ألياف ضوئية متعددة داخل أنبوب واحد، عندما يكون ذلك ممكنًا، يمكن أن يقلل من العدد الإجمالي للأنابيب المطلوبة، مما يوفر تكاليف المواد والعمالة. كما تعمل هذه الطريقة على تقليل تعقيد التركيب والوقت.

9. الخاتمة

من أجل اتخاذ أفضل خيار لمشروع الألياف الضوئية الخاص بك، يوصى بتقييم بيئة التركيب بعناية ومتطلباتها المحددة. على سبيل المثال، قد تتطلب التركيبات تحت الأرض أنابيب أكثر قوة ومقاومة للتآكل، في حين قد تعطي التركيبات العلوية الأولوية للمرونة والمتانة في ظروف مختلفة. والالتزام بمعايير الصناعة والشهادات، مثل الامتثال لمعايير RoHS أو تصنيفات UL، يضمن أن التركيب يلبي لوائح السلامة والجودة.

بالإضافة إلى ذلك، فإن فهم أهمية المواصفات الرئيسية مثل تصنيفات حماية الدخول (IP)، ونطاق درجة الحرارة، ومعايير السلامة من الحرائق أمر حيوي لضمان قدرة القناة على تحمل الظروف البيئية وتوفير الحماية طويلة الأمد لكابلات الألياف الضوئية.

من المستحسن بشدة العمل مع متخصصين في الصناعة أو مصنعي القنوات، حيث يمكنهم تقديم رؤى بناءً على حجم مشروعك وموقعه وميزانيتك.

لأولئك الذين يبحثون عن أنابيب موثوقة وعالية الجودة توصيلات الحلول، كتوبتقدم شركة Ctube، وهي شركة متخصصة في تصنيع الأنابيب البلاستيكية والأنابيب المتخصصة، مجموعة شاملة من المنتجات المصممة لتلبية الاحتياجات المحددة لتركيبات الألياف الضوئية. وبفضل التزامها بالمتانة والسلامة والأداء، توفر Ctube خيارات أنابيب تم اختبارها لتحمل البيئات القاسية، مما يضمن حماية البنية الأساسية القيمة للألياف الضوئية لديك. إن الخبرة الواسعة التي تتمتع بها شركة Ctube وتصميمات المنتجات المبتكرة تجعلها شريكًا مثاليًا لمتطلبات أنابيب الألياف الضوئية لديك.

شكراً على قراءتك، وحظاً موفقاً في مشاريعك.

الأسئلة الشائعة

1. هل يمكنني استخدام أنابيب PVC لكابلات الألياف الضوئية؟

نعم، تُستخدم أنابيب PVC غالبًا في تركيبات الألياف الضوئية لأنها توفر توازنًا جيدًا بين المرونة والفعالية من حيث التكلفة وسهولة التركيب. ومع ذلك، عند اختيار أنابيب PVC، تأكد من أنها مُصنفة للتطبيق المحدد، سواء كان للاستخدام تحت الأرض أو في الأماكن المغلقة.

2. كيف أحسب الحجم المناسب لقناة الألياف الضوئية؟

لحساب الحجم المناسب لأنابيب الألياف الضوئية، عليك أن تأخذ بعين الاعتبار القطر الإجمالي للكابلات المستخدمة، وكذلك نسبة ملء الأنابيب. من المبادئ التوجيهية العامة استخدام حسابات ملء الكود الكهربائي الوطني (NEC)، والتي توصي بأن لا يزيد ملء الأنابيب عن 40% بالكابلات للسماح بمساحة للتوسع في المستقبل وضمان تدفق الهواء المناسب للتبريد. من المهم قياس عدد الكابلات وقطرها بدقة لتجنب الإفراط في الملء.

3. ما هي الأنابيب الخالية من الهالوجين ذات الدخان المنخفض، ومتى ينبغي لي استخدامها؟

تم تصميم الأنابيب الخالية من الهالوجين والتي لا تنتج دخانًا كبيرًا للتركيبات التي تعتبر فيها السلامة من الحرائق من الأمور الأساسية، مثل المستشفيات أو مراكز البيانات أو المناطق التي تحتوي على إلكترونيات حساسة. لا تصدر هذه الأنابيب سوى القليل من الدخان أو الغازات السامة عند تعرضها للحريق، وهو أمر بالغ الأهمية لحماية الأفراد والمعدات. إذا كان تركيبك في مكان محصور أو بيئة عالية الخطورة، فيجب مراعاة هذه الأنواع من الأنابيب.
